Utilizzo: connettori in fibra collegati con pannello adattatore

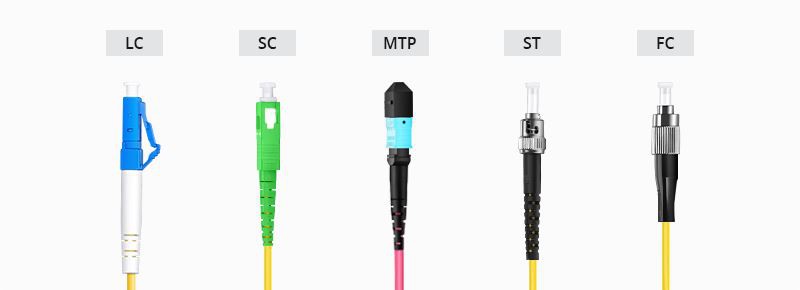

I connettori in fibra ottica LC/SC/MTP/MPO/ST richiedono un pannello adattatore per il collegamento. I cavi in fibra con questi tipi di connettori ottici vengono solitamente utilizzati nei data center, nelle sale telecomunicazioni, nelle reti aziendali e così via.
Connettore LC
Un connettore Lucent (LC), come un connettore SFF (fattore di forma ridotto), possiede una ghiera da 1,25 mm. Il design a ingombro ridotto conferisce a questi connettori in fibra ottica un'enorme popolarità nelle comunicazioni dati e li rende ideali per le applicazioni ad alta densità. Al giorno d'oggi molti tendono a passare a cablaggi ad alta efficienza con connettori in fibra LC. Il connettore in fibra ottica LC è considerato il connettore più comunemente usato al momento.
Connettore SC
Il connettore in fibra SC è stato il primo connettore scelto per lo standard TIA-568 ed è un connettore a scatto che si aggancia con un semplice movimento push-pull."SC" sta per"Connettore quadrato" a causa del"a forma quadrata" corpo connettore. Adotta una ghiera da 2,5 mm, che è il doppio del precedente connettore LC. Il connettore in fibra ottica SC è ideale per le comunicazioni dati e le applicazioni di telecomunicazione, comprese le reti ottiche passive e punto-punto. Grazie alle sue eccellenti prestazioni, il connettore SC in fibra ottica rimane il secondo connettore più comune per le applicazioni di mantenimento della polarizzazione.
Connettore in fibra MTP/MPO
A differenza dei due precedenti connettori in fibra ottica, il connettore in fibra MTP/MPO è un connettore multifibra e più grande di altri connettori, che combina fibre da 12 a 24 fibre in un'unica ferrula rettangolare.'è spesso utilizzato nelle connessioni parallele ottiche ad alta larghezza di banda 40G e 100G. I connettori in fibra MTP/MPO sono complicati a causa dei problemi di key-up e key-down, maschio e femmina. Puoi fare riferimento al nostro white paper Capire la polarità inMTP/MPOSistema per avere una migliore comprensione.
Connettore ST
Il connettore in fibra ottica ST (Straight Tip) è stato creato e concesso in licenza da AT&T poco dopo l'arrivo del tipo FC. Il connettore ottico ST trattiene la fibra con una ghiera in ceramica da 2,5 mm caricata a molla che rimane in posizione con un attacco a baionetta a mezza torsione. Di solito vengono utilizzati in applicazioni sia a lunga che a breve distanza come campus e nella costruzione di applicazioni in fibra multimodale, ambienti di rete aziendali e applicazioni militari.
Connettore FC
& quot;FC" si riferisce al connettore della ghiera. Il connettore in fibra ottica FC è stato il primo connettore in fibra ottica a utilizzare una ghiera in ceramica. A differenza del connettore SC e LC con corpo in plastica, utilizza un raccordo a vite rotondo in acciaio nichelato o inossidabile. L'estremità del connettore in fibra ottica FC si basa su una chiave di allineamento per il corretto inserimento e viene quindi serrata nell'adattatore/presa mediante una pinza filettata. Nonostante l'ulteriore complessità sia nella produzione che nell'installazione, i connettori FC forniscono ancora la scelta in strumenti di precisione come gli OTDR, nonché la scelta per la fibra monomodale. Inizialmente era destinato alle applicazioni di comunicazione dati e telecomunicazioni, ma è stato utilizzato meno dall'introduzione dei connettori in fibra ottica SC e LC. L'utilizzo di connettori ST e FC è diminuito negli ultimi anni.
