I prodotti sono generalmente utilizzati nell'ambiente di rete reale in cui il cavo Ethernet non può essere coperto e la fibra ottica deve essere utilizzata per estendere la distanza di trasmissione, e di solito si trova nell'applicazione del livello di accesso dell'uomo a banda larga; ad esempio, trasmissione di immagini video HD di ingegneria della sicurezza di monitoraggio; allo stesso tempo, svolge anche un ruolo enorme nel contribuire a collegare l'ultimo chilometro di linea in fibra ottica all'uomo e alla rete esterna.
Il convertitore multimediale HTF-G201SFP Gigabit SFP fornisce 1 porta TP e 2 SFP per supportare la conversione tra la rete 10/100/1000Base-T e la rete 100/1000Base-X. Con le due porte SFP 100Base-FX o 1000Base-SX / LX, l'HTF-G201SFP offre un'elevata affidabilità e flessibilità per estendere la distanza di trasmissione dei supporti fino a 550 m, 20 km o più a seconda dei moduli in fibra SFP. Consente ai due tipi di segmento di connettersi in modo semplice, efficiente ed economico.
Caratteristiche del prodotto
● Supporto porta elettrica adattiva da 1 10 / 100 / 1000 m e 1 porta ottica gigabit (fibra singola /
doppia fibra opzionale)
● Negoziazione automatica di half duplex o full duplex
● La distanza di trasmissione multimozione può raggiungere i 550 metri e la massima
la distanza di trasmissione può raggiungere gli 80 chilometri
● Ha le funzioni di protezione dalle tempeste broadcast, bilanciamento del traffico, isolamento dei conflitti ed errori
Rilevamento
● Vengono adottati chip switch ad alte prestazioni e cache di grande capacità
● I dispositivi laser di alta qualità hanno una buona stabilità ottica, elettrica e di temperatura
● Il layout del circuito scientifico, una forte capacità anti-interferenza, può prevenire efficacemente il fulmine
● L'indicatore dello stato di lavoro è completo e lo stato di lavoro è chiaro a colpo d'occhio
● Alimentatore di commutazione professionale esterno, sicuro e stabile, consumo energetico inferiore a 5W
● Il circuito di protezione dai fulmini integrato può ridurre notevolmente i danni causati dall'induzione di fulmini
Indicazioni
Parametro | Indicazioni |
Modalità di accesso | Gigabit Ethernet da 10/100/1000 Mbps |
Standard | Ethernet IEEE802.3 10Base-T, IEEE802.3u 100Base-TX 100Base-FX Fast Ethernet, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX/LX Gigabit Ethernet, controllo del flusso IEEE802.3x |
Lunghezza d' onda | Variare sul modulo in fibra SFP |
Distanza di trasmissione | Porta SFP: variare sul modulo in fibra SFP Coppie intrecciate categoria-5: 100m |
Porta | Una porta RJ45: Collegamento con coppie intrecciate di categoria STP/UTP-5, EIA568A/B Due slot porta SFP: Variare sul modulo in fibra SFP |
Ber | <> |
Mtbf | 100.000 ore |
Meccanismo switch | Store-and-Forward |
Indicatore LED | POTENZA (alimentatore), velocità TP (On:1000Mbps,Off:10/100Mbps) TP LINK/ACT , SD1(SFP Port 1 link/act LED), SD2(SFP Port 2 link/act LED) |
Alimentazione | Esterno: ingresso AC90~264V/DC100~380V, uscita 5V 2A |
Consumo energetico | Massimo 5W |
Temperatura | -10~55ºC |
Umidità di esercizio | 5%~90% |
Mantenimento della temperatura | -40~70ºC |
Mantenere l'umidità | 5% ~ 90% non condensa |
Dimensioni | 71mm (W)×94mm (D)×26 mm (H) (alimentatore esterno) |

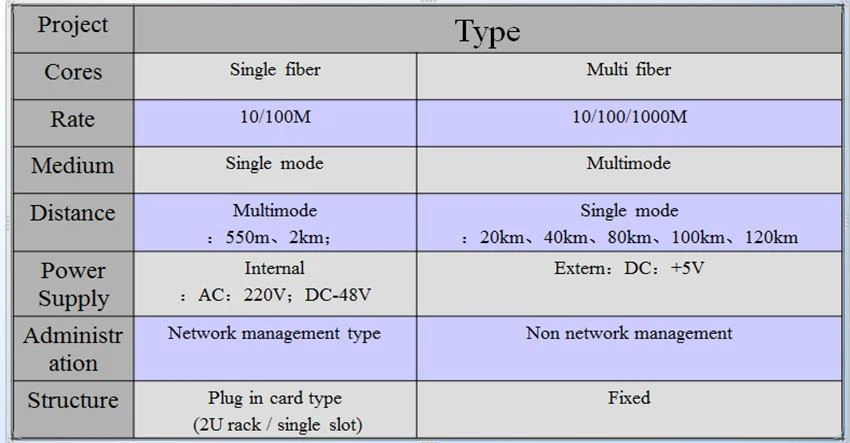

Classificazione
Classificazione dello stile di lavoro
Full duplex significa che quando l'invio e la ricezione dei dati vengono deviati e trasmessi da due diverse linee di trasmissione, entrambi i lati della comunicazione possono inviare e ricevere contemporaneamente. Questa modalità di trasmissione è un sistema full duplex, come mostrato nella figura 1. In modalità full duplex, il trasmettitore e il ricevitore sono impostati ad ogni estremità del sistema di comunicazione, in modo che i dati possano essere trasmessi in due direzioni contemporaneamente. La modalità full duplex non ha bisogno di cambiare direzione, quindi non ci sono ritardi causati dall'operazione di commutazione.
Half duplex si riferisce all'uso della stessa linea di trasmissione sia per la ricezione che per l'invio. Sebbene i dati possano essere trasmessi in due direzioni, entrambi i lati della comunicazione non possono ricevere e ricevere dati contemporaneamente. Questa modalità di trasmissione è un sistema half duplex. Quando viene adottata la modalità half duplex, il trasmettitore e il ricevitore ad ogni estremità del sistema di comunicazione vengono trasferiti alla linea di comunicazione attraverso l'interruttore di ricezione / trasmissione per cambiare direzione. Pertanto, ci sarà un ritardo.
Il ricetrasmettitore in fibra ottica è generalmente utilizzato nell'ambiente di rete reale in cui il cavo Ethernet non può essere coperto e la fibra ottica deve essere utilizzata per estendere la distanza di trasmissione. Allo stesso tempo, svolge anche un ruolo importante nell'aiutare a collegare l'ultima linea chilometrita di fibra ottica all'uomo e alla rete esterna. Con il ricetrasmettitore in fibra ottica, fornisce anche una soluzione a basso costo per gli utenti che hanno bisogno di aggiornare il sistema dal filo di rame alla fibra ottica. La funzione del ricetrasmettitore in fibra ottica è convertire il segnale elettrico che vogliamo inviare nel segnale ottico e inviarlo. Allo stesso tempo, può convertire il segnale ottico ricevuto in segnale elettrico e immetterlo nella nostra estremità ricevente.
Questioni che necessitano di attenzione
Esistono molti tipi diversi di ricetrasmettitori in fibra ottica, ma nell'uso pratico, la maggior parte di essi presta attenzione alla classificazione in base ai diversi connettori in fibra ottica: ricetrasmettitore in fibra ottica giunto SC e ricetrasmettitore in fibra ottica giunto FC / St.
Quando si utilizza il ricetrasmettitore in fibra ottica per collegare diversi dispositivi, dobbiamo prestare attenzione alle diverse porte utilizzate.
1. Collegamento del ricetrasmettitore in fibra ottica alle apparecchiature 100base-tx (interruttore, hub)
Verificare che la lunghezza massima della coppia intrecciata non superi i 100 m;
Collegare un'estremità della coppia intrecciata alla porta RJ-45 del ricetrasmettitore in fibra ottica e l'altra estremità alla porta RJ-45 (porta comune) di apparecchiature 100base-tx (switch, hub).
2. Collegamento del ricetrasmettitore in fibra ottica alle apparecchiature 100base-tx (scheda di rete)
Verificare che la lunghezza massima della coppia intrecciata non superi i 100 m;
Collegare un'estremità della coppia intrecciata alla porta RJ-45 (porta 100base-tx) del ricetrasmettitore in fibra ottica e l'altra estremità alla porta RJ-45 della scheda di rete.
3. Connessione del ricetrasmettitore in fibra ottica a 100Base-FX:
Verificare che la lunghezza della fibra ottica non superi l'intervallo di distanza fornito dall'apparecchiatura;
Un'estremità della fibra ottica è collegata con il connettore SC / FC / St del ricetrasmettitore in fibra ottica e l'altra estremità è collegata con il connettore SC / St dell'apparecchiatura 100Base-FX.
Inoltre, va aggiunto che molti utenti pensano che la fibra possa essere utilizzata normalmente purché la lunghezza della fibra sia entro la distanza massima che la fibra monomodale o la fibra multimodale può supportare. In realtà, questa è un'intesa sbagliata. Questa comprensione è corretta solo quando i dispositivi connessi sono dispositivi full duplex. Quando ci sono dispositivi half duplex, la distanza di trasmissione della fibra ottica è limitata.
I prodotti HTF hanno una gamma completa, lunghi tempi di garanzia e un prezzo ragionevole.
