Fibra ottica attiva, AOC è l'abbreviazione di fibra ottica attiva, utilizzata principalmente in applicazioni di comunicazione dati multicanale a breve distanza. Il cavo ottico attivo è composto da fibra multimodale, ricetrasmettitore ottico, chip di controllo e modulo ottico parallelo. I ricetrasmettitori ottici ad entrambe le estremità del cavo ottico attivo forniscono funzioni di conversione fotoelettrica e trasmissione ottica per migliorare la velocità di trasmissione e la distanza di trasmissione del cavo ottico senza indebolire la compatibilità con l'interfaccia elettrica standard. (AOC= Ricetrasmettitore+ Jumper)
Il costo complessivo del cavo ottico attivo AOC è relativamente basso, perché la fibra ottica è fissata nel modulo e alcuni dispositivi ottici sono meno utilizzati nel processo di produzione. Il cavo ottico attivo AOC è adatto per scenari applicativi a breve distanza, ma non adatto per scenari di trasmissione a lunga distanza. Il cavo ottico attivo AOC è ampiamente utilizzato nel data center IDC. Rispetto al sistema di interconnessione composto da dispositivi indipendenti (modulo ricetrasmettitore ottico, ponticello in fibra ottica), ha maggiore velocità e affidabilità, il che rende il costo del sistema più basso e la manutenzione più semplice.
L'AOC ha bassi requisiti ambientali, nessun problema di pulizia del connettore in fibra ottica; ottimizzazione dei costi, nessuna funzione DDM; ma non può configurare in modo flessibile la distanza, quindi la distanza di trasmissione deve essere confermata in anticipo prima della consegna.
Caratteristiche
Connettore in fibra MPO o MTP, numero di nucleo opzionale
Per essere assemblato, può essere assemblato direttamente con componenti di moduli ottici
Conforme a RoHS
Applicazione
Modulo ottico 40gb/s /100gb/s qsfp /qsfp+
Applicazioni fibre channel
InfiniBand QDR, SDR, DDR
Server, switch, adattatori per schede host e di archiviazione, ecc.
Parametro tecnico
Tipo di spina | MPO o MTP opzionale |
Numero di nuclei | multi core, come 8, 1, 24, ecc. |
Tipo di fibra | 50 / 125, OM3 |
Tipo di rettifica | PC o APC8° |
Perdita di inserimento | mm ≤ 0,5 dB, SM ≤ 0,7 db |
Temperatura di lavoro | 0 °C~ + 70 °C |
Valutazioni massime assolute
Parametro | Simbolo | Minimo. | Tipico | Massimo. | Unità |
Temperatura di conservazione | Ts | -10 | - | +85 anni | ℃ |
Umidità operativa | Rh | +5 | - | +85 anni | % |
Tensione di alimentazione | Vcc | -0.5 | +3,3 | +3,6 | Presso |
Condizioni operative consigliate
Parametro | Simbolo | Minimo. | Tipico | Massimo. | Unità |
Temperatura del caso operativo | TC | 0 | - | +70 anni | ℃ |
Tensione di alimentazione | VCC | +3,14 | +3,3 | +3,47 | Presso |
Corrente di alimentazione (QSFP+) | Icc | - | - | 450 | MA |
Corrente di alimentazione (SFP+)(per terminale) | - | - | 150 | MA | |
Velocità dati canale | Dottor | 10.3125 | - | Gbps | |
Raggio di piegatura della fibra | - | 3 | - | - | Cm |
Vantaggi di AOC:
Basso consumo energetico; piccole dimensioni; peso leggero; buone prestazioni di dissipazione del calore; lunga distanza di trasmissione; porto di collegamento privo di inquinamento; buona stabilità.
QSFP + Descrizioni pin

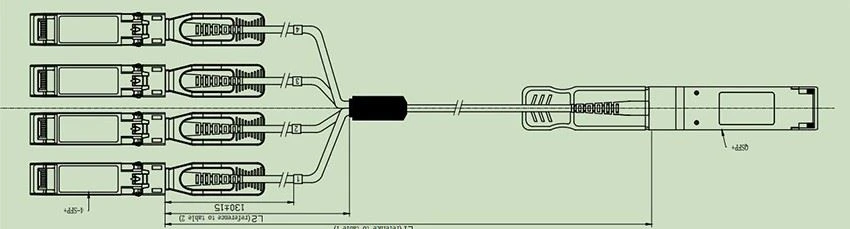

Diagramma di progettazione meccanica
Il cavo ottico attivo può essere diviso in tre parti funzionali: parte di emissione ottica, parte ricevente ottica e circuito di controllo.
La parte di emissione ottica comprende: laser vscel, diodo di monitoraggio, azionamento e circuito di controllo.
L'emissione ottica è trasformare il segnale elettrico digitale in segnale ottico e trasmetterlo attraverso la fibra ottica. Comprende principalmente la modulazione del segnale, la regolazione statica del punto di lavoro e il controllo automatico della potenza, ecc., ha la funzione di trasmettere il divieto e monitorare l'uscita.
La parte ricevente ottica è costituita da fotodiodo (PIN), amplificatore di trasimpedenza (TIA) e circuito ausiliario.
La ricezione ottica è per convertire il segnale ottico debole nella fibra ottica in segnale elettrico, e l'amplificatore di trasimpedenza (TIA) emette il segnale elettrico limitante e non ha la funzione di nessun allarme luminoso.
L'intero campo del data center ha iniziato a importare 40 g di AOC a livello globale. Rispetto al cavo in rame DAC da 40 g, 40g AOC ha vantaggi incomparabili nell'ambiente di trasmissione dati superiore a 7 m, tra cui dimensioni più piccole, peso più leggero, piegatura più facile, gestione più semplice, distanza di trasmissione del segnale più lunga, ecc. Di seguito è riportata la struttura completa dei componenti AOC duplex:
Principio di trasmissione AOC
Prendendo qsfp + AOC come esempio, le due estremità del cavo (un'estremità e un'estremità B) sono dispositivi di moduli ottici qsfp. Alla fine, il DIN di ingresso dati è il segnale elettrico. Il segnale elettrico viene convertito nel segnale ottico di una specifica lunghezza d'onda attraverso il convertitore E-O, e il segnale ottico viene immesso nel cavo ottico dopo modulazione e accoppiamento; dopo che il segnale ottico raggiunge l'estremità B attraverso il cavo ottico, il dispositivo di rilevamento fotoelettrico (O-E Il segnale ottico viene rilevato e amplificato dal convertitore, e il segnale elettrico corrispondente viene esfero dal dout. L'estremità B e una fine trasmettono simmetricamente.
L'interconnessione ottica parallela è realizzata tramite modulo ottico parallelo e cavo ottico a nastro. Il modulo ottico parallelo è basato sull'array VCSEL e sull'array di pin. La lunghezza d'onda è di 850 nm. È adatto per fibra multimodale da 50 / 125um e 62.5 / 125um. In termini di imballaggio, l'interfaccia elettrica adotta il connettore standard meg array e l'interfaccia ottica utilizza il cavo ottico a nastro standard MTP / MPO. Attualmente, ci sono modulo integrato ricetrasmettitore a 4 canali e modulo di separazione ricetrasmettitore a 12 canali.
Applicazione dell'AOC:
a. L'AOC viene applicato allo switch e la conversione da 40g qsfp + AOC a 4 * 10g SFP + AOC può collegare due switch da 40 g e può anche collegare switch da 10 g con scheda di rete 10G
b. L'AOC viene applicato nella sala computer. Tra i 5 e i 30 metri, L'AOC può essere utilizzato per collegare lo switch e il rack del data center; se è inferiore a 5 metri, la scelta migliore è DAC; se è superiore a 30 metri, se superiore a 30 metri, è meglio selezionare il modulo ottico e la connessione jumper.
