Lo switch Industrial Ethernet di solito ha da diverse a dozzine di porte e il suo tipo di interfaccia cambia con il tipo di mezzo di trasmissione. Poiché la velocità e la funzione dello switch Ethernet sono diverse, anche il tipo di porta dello switch Ethernet è diverso.
I tipi di porta dello switch Ethernet sono suddivisi in base alle diverse velocità di trasmissione
1. La velocità di trasmissione è un fattore cruciale per determinare il tipo di porta dello switch Ethernet. Al momento, la velocità di trasmissione dello switch Ethernet è 1G / 10G / 25G / 40G / 100G o anche superiore. Di seguito sono riportati i principali tipi di porta degli switch Ethernet di interpretazione simultanea.
Interfaccia RJ-45 a doppino intrecciato
Questo è il tipo di interfaccia più comune e ampiamente utilizzato. La spina può essere inserita solo lungo il verso fisso. Appartiene al tipo di interfaccia Ethernet a doppino intrecciato. Questo tipo di interfaccia può essere utilizzato in 10Base-T Ethernet, 100base TX Ethernet e 1000base TX Ethernet. Il mezzo di trasmissione è un doppino intrecciato, ma ci sono requisiti diversi per il mezzo a seconda della larghezza di banda. In particolare, quando si collega 1000base TX Gigabit Ethernet, è necessario utilizzare almeno un cavo di categoria 5 e un cavo di categoria 6 per garantire stabilità e alta velocità. Questo tipo di porta può essere utilizzato per l'accesso al server in data center, LAN e uplink dello switch desktop o Gigabit per applicazioni con larghezza di banda desktop.
Porta SFP
La porta SFP (porta Mini GBIC) è una piccola interfaccia hot swap. In Ethernet, la velocità degli SFP è di 1 GBIT / se nel sistema Fibre Channel, la velocità degli SFP è di 4 GBIT / s. Quando il modulo ottico di SFP viene inserito nello switch Gigabit con porta SFP e utilizzato con diversi cavi (jumper in fibra ottica o cavo in rame), la trasmissione a lunga distanza può essere realizzata sulla fibra ottica e la trasmissione a breve distanza può essere realizzata sul cavo di rame. Ad esempio, quando si utilizza il modulo ottico SFP1g-zxc-55 e il collegamento del ponticello in fibra ottica duplex LC, la distanza di trasmissione massima è di 160 km e quando si utilizza il modulo ottico SFP-GB-GE-t (ovvero il modulo di interfaccia elettrica) e la rete di classe V collegamento via cavo, la distanza massima di trasmissione è di 100 m.
Porta SFP +
La porta SFP + (piccola interfaccia collegabile) è una versione aggiornata della porta SFP, che può supportare una velocità di trasmissione fino a 10 Gbps. La porta SFP + ha compatibilità con le versioni precedenti, vale a dire, la porta SFP + può supportare il modulo ottico SFP, ma la velocità di trasmissione del collegamento sarà ridotta a 1 Gbps. Va notato che il modulo ottico SFP + non può essere supportato sulla porta SFP perché la velocità del modulo ottico SFP + non può essere regolata su 1 Gbps.
Porta SFP28
La porta SFP28 è un aggiornamento dell'SFP +, entrambi hanno la stessa forma e dimensione, ma l'SFP28 può raggiungere una velocità di trasmissione di 25 Gb / s su un singolo canale. L'emergere di SFP28 fornisce un nuovo percorso per l'aggiornamento della rete del data center: percorso di aggiornamento della rete 10G-25G-100G. Rispetto al precedente percorso di aggiornamento della rete 10G-40G-100G, 10G-25G-100G è una soluzione più economica, in grado di soddisfare la crescente domanda della larghezza di banda della rete del data center di prossima generazione,
Porta QSFP +
La porta QSFP + è sviluppata sulla base di QSFP (piccola interfaccia collegabile a quattro canali). Dispone di canali 4x10G ed è adatto per 40G Ethernet. In altre parole, la porta QSFP + equivale a una trasmissione a 40 Gbps attraverso interfacce SFP + a quattro canali.
Porta QSFP28
La porta QSFP28 è appositamente progettata per applicazioni 100G. Dispone di quattro canali di segnale differenziale ad alta velocità, supporta velocità di trasmissione dati da 25 Gbps a 40 Gbps e soddisfa i requisiti di 100 Gbps (4x25 Gbps) Ethernet e 100 Gbps 4x Infiniband Enhanced Data Rate (EDR).
2. In base alle diverse funzioni, i tipi di porta degli switch Ethernet sono suddivisi
Come la velocità di trasmissione di cui sopra, anche la funzione e l'applicazione sono fattori importanti che influenzano il tipo di porta dello switch Ethernet, poiché la stessa porta può avere funzioni diverse e usi multipli. Le porte di questa categoria possono essere più complesse, ma una loro comprensione approfondita può aiutarti a scegliere meglio gli switch Ethernet.
Porta combinata
La porta combinata si riferisce alle due porte Ethernet sul pannello dell'interruttore, ovvero la porta elettrica (porta RJ45) e la porta ottica (porta SFP). In breve, una porta combinata è in realtà una porta composita, che può supportare due diverse porte fisiche e condividere la stessa struttura dello switch e lo stesso numero di porta. Tuttavia, queste due diverse porte fisiche non possono essere utilizzate contemporaneamente, il che significa che se si utilizza la porta SFP, la porta RJ45 corrispondente verrà automaticamente disabilitata e viceversa.
Porta stack
La porta stack è una porta per funzioni speciali dello switch Ethernet, utilizzata principalmente per la connessione stack con switch Ethernet della stessa marca, modello e versione software. Switch multipli dello stack possono essere considerati come uno switch e gli utenti possono gestire tutti gli switch nello stack tramite lo switch principale nello stack. Allo stesso tempo, la capacità delle porte dopo lo stack è la somma di tutte le porte dello switch in stack. Inoltre, la porta dello stack può essere una porta di uplink in uno switch Ethernet o una porta dedicata allo stacking.
Porta di alimentazione Ethernet
La porta di alimentazione Ethernet (porta POE) può trasmettere dati e alimentazione contemporaneamente tramite doppino intrecciato. Attualmente, la porta dello switch Ethernet (switch POE) secondo lo standard IEEE 802.3af può fornire un'alimentazione fino a 15,4W; la porta dello switch Ethernet (switch POE +) conforme allo standard IEEE 802.3at può fornire fino a 30W di alimentazione. Tuttavia, con l'aumento della distanza, la potenza sarà attenuata, quindi la potenza minima disponibile sull'apparecchiatura di alimentazione dello switch Poe è 12,9w; la potenza minima disponibile sull'apparecchiatura di alimentazione dello switch Poe + è 25,5w.
3. In base alla diversa architettura di rete, i tipi di porta dello switch Ethernet sono suddivisi
L'architettura di rete tradizionale (architettura di rete a tre livelli) di solito include il livello principale, il livello di convergenza e il livello di accesso. Di conseguenza, anche le porte dello switch Ethernet possono essere suddivise in questo modo.
Porta di accesso
La porta di accesso viene utilizzata principalmente per collegare computer desktop, laptop, stampanti e altri dispositivi, solo il collegamento di accesso. In genere, la porta di accesso può appartenere solo a una VLAN (ovvero, la porta di accesso può essere solo un membro di questa particolare VLAN) e trasmette solo frame di dati per questa VLAN. Tutti i frame di dati non classificati come questa VLAN verranno eliminati. Tra questi, la porta dell'interfaccia invierà e riceverà solo frame di dati in formato nativo e non eseguirà il tagging VLAN, vale a dire che i frame di dati non porteranno alcun tag VLAN.
Porta del tronco
La porta di inoltro si riferisce alla porta di connessione tra switch o tra switch e router o tra switch e server, che può essere utilizzata per collegare i collegamenti di inoltro. La porta di inoltro consente il passaggio di più VLAN e può ricevere e inviare messaggi da più VLAN contemporaneamente. La porta di inoltro è la porta di aggregazione VLAN connessa ad altre porte dello switch e la porta di accesso è la porta che lo switch collega all'host nella VLAN.
Porta ibrida
La porta ibrida si riferisce alla porta di connessione utilizzata per collegare l'apparecchiatura di rete e l'apparecchiatura utente e la porta utilizzata per connettere il collegamento ibrido. Le porte VLAN (ad es. Porte VLAN miste) non sono supportate, ma possono anche essere etichettate. Come la porta di inoltro, anche la porta ibrida può consentire il passaggio di più VLAN e può ricevere e inviare messaggi da più VLAN. Tuttavia, la differenza è che la porta ibrida può consentire l'invio di più messaggi VLAN senza etichette, mentre la porta di inoltro consente solo l'invio di messaggi dalla VLAN predefinita senza etichette. Sebbene ci siano molte somiglianze tra la porta ibrida e la porta relè, la porta ibrida ha più funzioni di configurazione della porta.

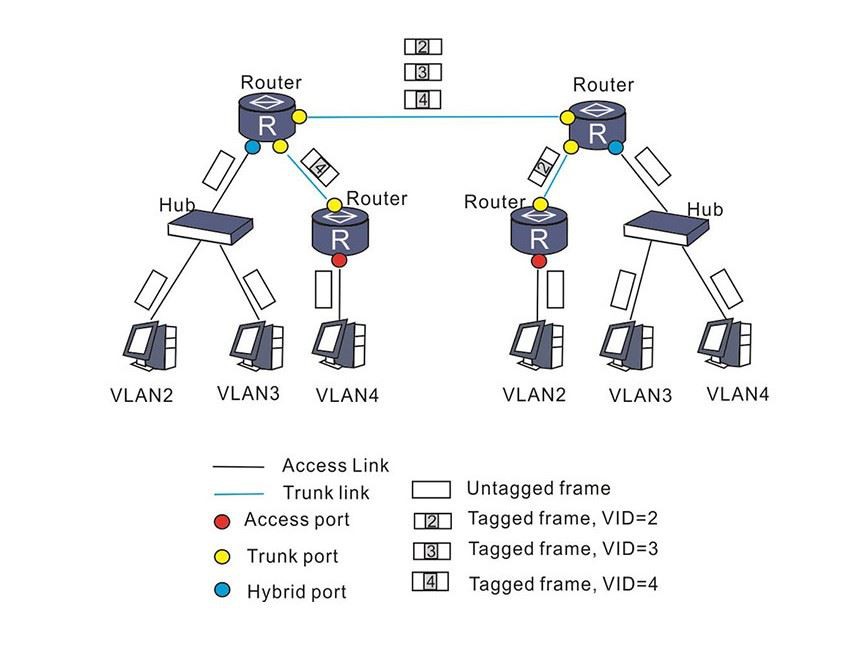

La figura seguente mostra come la porta di accesso, la porta relè e la porta ibrida vengono applicate nello stesso sistema di rete.
