Con il rapido sviluppo della rete, l'alta densità è la tendenza del networking di rete e la densità delle porte e la larghezza di banda vengono aumentate attraverso l'integrazione degli switch. La domanda è: dovremmo acquistare switch con più porte o dovremmo ottenere densità di porte e larghezza di banda acquistando switch con funzionalità a cascata? La risposta è ovvia, quest'ultimo tende ad essere più potente.
Lo stacking degli switch consiste nel combinare più dispositivi switch che supportano le funzionalità di stacking, quindi utilizzare cavi e moduli dedicati per collegare le porte con funzioni di stacking, collegare insieme questi switch e combinarli logicamente in un dispositivo di commutazione. Controllando la configurazione dell'interruttore principale, si ottiene lo scopo di configurare l'intero interruttore dell'unità stack. È possibile utilizzare un solo indirizzo IP per gestire più stack switch, il che può migliorare l'efficienza della rete e semplificare la gestione. L'interruttore principale è responsabile del funzionamento, della gestione e della manutenzione del sistema. Altri switch membri possono fungere contemporaneamente da backup dello switch principale e dai servizi di elaborazione. Una volta che l'apparecchiatura dell'interruttore principale si guasta, il sistema selezionerà rapidamente e automaticamente un nuovo interruttore principale per garantire un'attività senza interruzioni. Attraverso lo stacking degli switch, può realizzare un'elevata affidabilità di rete, una grande quantità di inoltro di dati di rete e semplificare la gestione della rete.
Lo stacking degli switch può essere implementato in uno spazio limitato, non solo fornendo porte a densità più elevata, ma anche risparmiando sui costi di spazio e le potenti funzioni di gestione si dimostrano l'alternativa più economica agli switch di fascia alta sottostanti. Tuttavia, lo stacking è applicabile solo agli switch che possono essere impilati nella stessa serie dello stesso fornitore e la distanza del collegamento è limitata dalla lunghezza del cavo di stacking.
Attualmente, ci sono tre principali modalità di stacking degli switch:
1. I cavi DAC ad alta velocità sono impilati direttamente.
2. I cavi ottici attivi AOC sono impilati direttamente.
3. Modulo ottico più stack di ponticelli in fibra ottica.
Poiché DAC, AOC e moduli ottici possono tutti realizzare lo stacking di switch, quando scegliere i cavi DAC ad alta velocità/cavi ottici attivi AOC? Quando scegliere l'impilamento dei moduli ottici?
Innanzitutto, i cavi ad alta velocità DAC sono cavi assemblati con lunghezze fisse e moduli su entrambe le estremità. I connettori modulari non possono essere separati dai cavi in rame. I moduli ad entrambe le estremità del cavo DAC ad alta velocità non hanno costosi laser ottici e componenti elettronici e possono trasmettere solo segnali elettrici, non segnali ottici. Rispetto all'AOC e ai moduli ottici, il prezzo del DAC è molto più basso. Si tratta di una soluzione di connessione a breve distanza a basso costo che consente di risparmiare sui costi e sul consumo energetico nelle applicazioni a breve distanza.

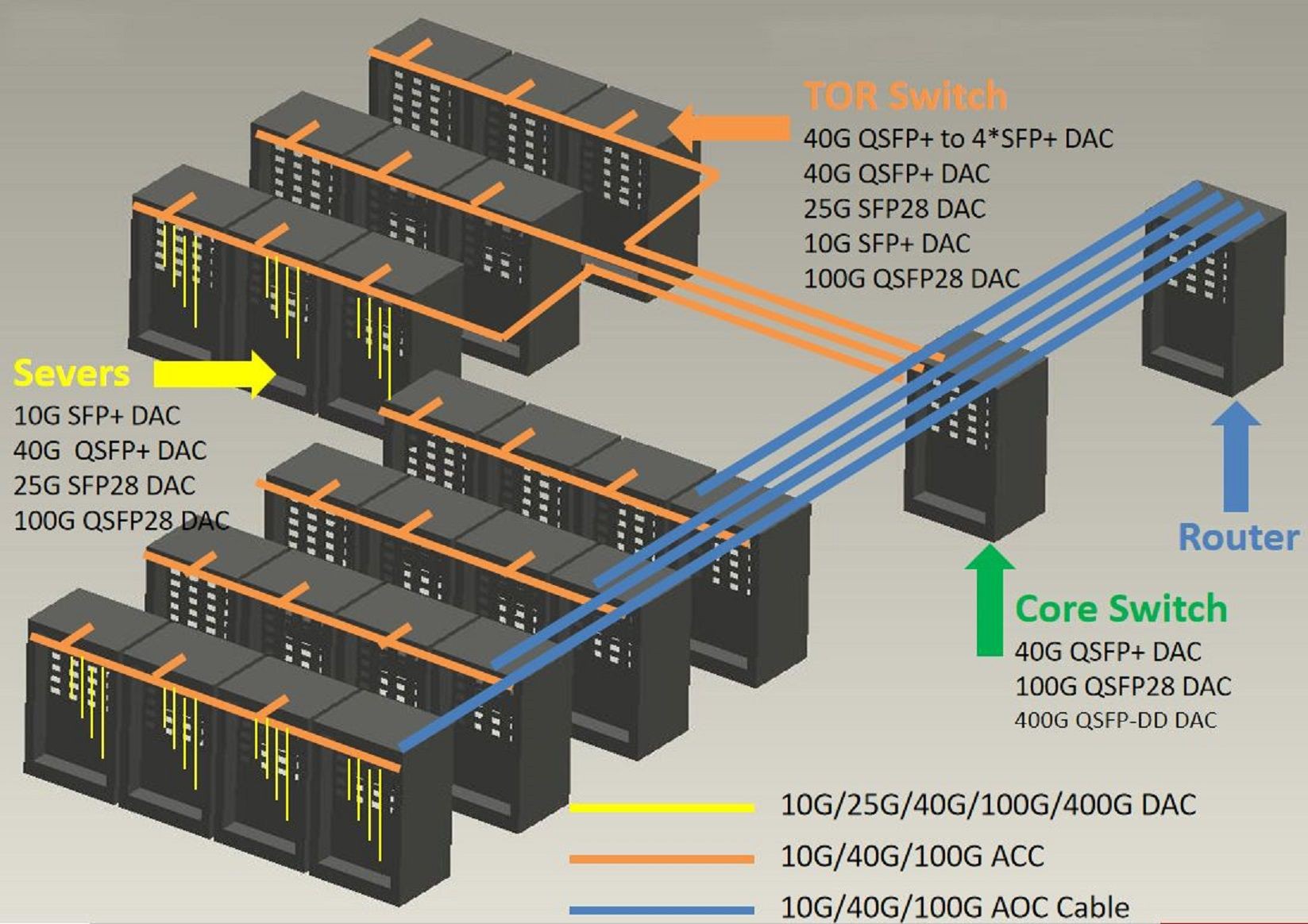

Tuttavia, il mezzo di trasmissione utilizzato dai DAC è il rame, che è suscettibile alle interferenze elettromagnetiche. Pertanto, le fibre ottiche vengono spesso utilizzate per la trasmissione del segnale a lunga distanza. La fibra ottica è di gran lunga superiore al cavo in rame in termini di caratteristiche di isolamento e isolamento e la distanza di trasmissione è maggiore. In generale, nelle applicazioni generali, i cavi DAC ad alta velocità vengono utilizzati per impilare gli switch al di sotto dei 7 metri (di solito gli switch nel rack), il che può ridurre notevolmente i costi. Il cavo ottico attivo AOC o il modulo ottico più il ponticello in fibra verranno utilizzati per estendere la distanza tra i dispositivi oltre i 7 metri.
In secondo luogo, il cavo ottico attivo AOC è composto da un cavo ottico a lunghezza fissa su entrambe le estremità e due moduli, e il modulo e il cavo ottico non possono essere separati. I moduli su entrambe le estremità dell'AOC possono fornire la conversione fotoelettrica con funzione di trasmissione della luce. Teoricamente, il cavo ottico attivo AOC ha lo stesso effetto di trasmissione della combinazione di 2 moduli ottici più 1 jumper in fibra e il costo di AOC con la stessa distanza di trasmissione è leggermente inferiore a 2 moduli ottici più 1 jumper in fibra, ma poiché la lunghezza del cavo AOC è fisso, i due moduli sono collegati insieme, se un modulo si guasta, l'intero AOC deve essere sostituito allo stesso tempo, se un modulo si guasta, solo un modulo deve essere sostituito.
Pertanto, i cavi ottici attivi AOC sono generalmente utilizzati per la trasmissione a breve distanza nei data center. In generale, AOC può essere utilizzato entro una distanza di 30 metri, il che può raggiungere lo scopo di risparmiare sui costi.
In sintesi, i cavi DAC ad alta velocità sono pratici ed economici e vengono spesso utilizzati per la trasmissione dei dati o per lo stacking di switch al di sotto dei 7 metri. Il cavo ottico attivo AOC viene utilizzato per la trasmissione dei dati dello switch o lo stacking tra 7-30 metri e il modulo ottico più il ponticello in fibra viene utilizzato per più di 30 metri.
