Architettura R&S e architettura B&S della rete ottica ROADM
A metà degli-1990 anni, i sistemi di comunicazione ottica furono progettati specificatamente per trasmettere il traffico vocale generato dalle reti telefoniche. Le caratteristiche del traffico telefonico ben si adattano ad una topologia ad anello, come mostrato nella figura seguente.

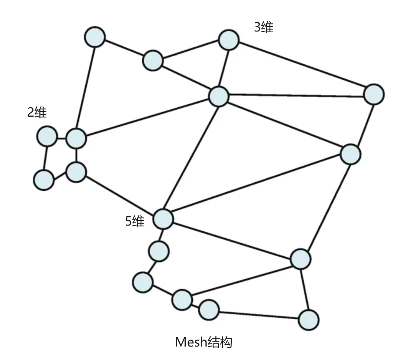

Tuttavia, l’avvento di Internet ha cambiato questa logica. Gli utenti di Internet hanno maggiori probabilità di accedere ai contenuti Internet in città diverse o addirittura in paesi diversi piuttosto che in aree vicine. Pertanto, le reti ottiche si sono evolute dalle topologie ad anello e punto a punto negli anni '80 all'attuale topologia a maglie e, con lo sviluppo di una tecnologia coerente, la combinazione delle tecnologie di trasmissione e di rete ha costruito una rete ottica più efficiente. La struttura Mesh è mostrata nella figura seguente.
Nel suddetto nodo multidimensionale l'inoltro del percorso ottico è gestito da un dispositivo denominato multiplexer add-drop riconfigurabile (ROADM). Il componente principale di ROADM è il commutatore selettivo della lunghezza d'onda (WSS), il cui schema logico è il seguente:
Nel diagramma sopra, il WSS funge da multiplexer. Il WSS è in grado di selezionare qualsiasi insieme di lunghezze d'onda da una qualsiasi delle sue porte di ingresso e indirizzarle alla porta di uscita. In quanto WSS demultiplexer, il WSS è in grado di selezionare qualsiasi insieme di lunghezze d'onda dalla sua porta di ingresso e indirizzarle a qualsiasi porta di uscita.
La struttura fisica del WSS dove opera il multiplexer è mostrata nella figura seguente.
Dopo il dispositivo ottico Front-End, il segnale WDM in ingresso viene demultiplexato in lunghezza d'onda attraverso il reticolo di diffrazione. L'ottica back-end dirige più lunghezze d'onda su uno specchio che dirige spazialmente ciascuna lunghezza d'onda alla porta di uscita desiderata. I riflettori possono essere costruiti sulla base di macchine microelettromeccaniche (MEM) o tecnologia a cristalli liquidi su silicio (LCoS). I reticoli di diffrazione in uscita (uno per ciascuna fibra in uscita) multiplexano i segnali WDM in ingresso e li inviano alle porte di uscita corrispondenti.
Combinando più WSS e ripartitori di potenza (splitter), è possibile progettare due principali architetture ROADM: ROADM R&S e ROADM B&S.
Architettura R&S ROADM: il WSS è posizionato sulle fibre di ingresso e di uscita. L'architettura R&S evita un'eccessiva allocazione di potenza in ROADM elevato;
Architettura B&S ROADM. Il ripartitore di potenza è posizionato sulla fibra di ingresso e il WSS è posizionato sulla fibra di uscita. L'architettura R&S è economicamente vantaggiosa e riduce il filtraggio a banda stretta.
In generale, l'architettura R&S è migliore dell'architettura B&S perché fornisce una perdita di inserzione inferiore per nodi di grandi dimensioni N-dimensionali. Tuttavia, rispetto all'architettura R&S, l'architettura B&S evita ulteriori perdite legate al filtraggio e alla polarizzazione. Inoltre, da un punto di vista economico, B&S fa risparmiare N*WSS, rendendo la soluzione più conveniente.
