In cosa consistono gli OADM?

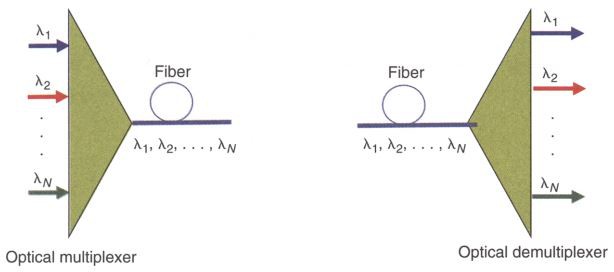

Un OADM tradizionale è costituito da tre parti: un demultiplexer ottico, un multiplexer ottico e tra loro un metodo per riconfigurare i percorsi tra il demultiplexer ottico, il multiplexer ottico e un insieme di porte per aggiungere e far cadere segnali. Il multiplexer viene utilizzato per accoppiare due o più lunghezze d'onda nella stessa fibra. Quindi la riconfigurazione può essere ottenuta da un patch panel in fibra o da interruttori ottici che indirizzano le lunghezze d'onda al multiplexer ottico o per rilasciare le porte. Il demultiplexer annulla ciò che ha fatto il multiplexer. Separa una molteplicità di lunghezze d'onda in una fibra e le dirige verso molte fibre.
Quali sono la funzione principale e il principio di OADM?

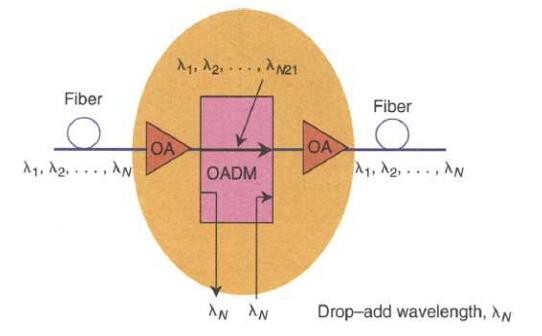

Per un OADM, "Aggiungi" si riferisce alla capacità del dispositivo di aggiungere uno o più nuovi canali di lunghezza d'onda a un segnale WDM multi-lunghezza d'onda esistente mentre "drop" si riferisce alla caduta o alla rimozione di uno o più canali, passando quei segnali a un'altra rete sentiero. L'OADM rimuove selettivamente (rilascia) una lunghezza d'onda da una molteplicità di lunghezze d'onda in una fibra, e quindi dal traffico sul canale particolare. Aggiunge quindi nella stessa direzione del flusso di dati la stessa lunghezza d'onda, ma con contenuto di dati diverso. La funzione principale della funzione OADM è mostrata nella figura seguente. Questa funzione viene utilizzata in particolare nei sistemi ad anello WDM e nel lungo raggio con funzionalità di aggiunta a goccia.
Quanti tipi di OADM?
Gli OADM sono classificati come FOADM (Multiplexer add-drop ottico fisso) e ROADM (Multiplexer add-drop ottico riconfigurabile). In OADM a lunghezza d'onda fissa, la lunghezza d'onda è stata selezionata e rimane la stessa fino a quando l'intervento umano non la impicca. In lunghezza d'onda riconfigurabile OADM, le lunghezze d'onda tra il demultiplexer / multiplexer ottico possono essere dirette dinamicamente dalle uscite del demultiplexer verso uno qualsiasi degli ingressi del multiplexer.
(1) Multiplexer ottici add-drop fissi
Le FOADM sono state originariamente sviluppate per migliorare la consegna del traffico "espresso" attraverso le reti, senza richiedere costose rigenerazioni OEO. I FOADM utilizzano filtri fissi che aggiungono / rilasciano una "banda" di lunghezze d'onda selezionate e passano il resto delle lunghezze d'onda attraverso il nodo. La tecnologia di filtraggio statico della lunghezza d'onda elimina il costo e l'attenuazione per demultiplare tutti i segnali DWDM in un percorso del segnale. La soluzione si chiama FOADM perché le lunghezze d'onda aggiunte e rilasciate sono fisse al momento dell'installazione del filtro di aggiunta / caduta sul percorso ottico attraverso un nodo. Non è possibile aggiungere filtri aggiuntivi senza interrompere le lunghezze d'onda espresse che viaggiano attraverso il nodo.
(2) Multiplexer ottico add-drop riconfigurabile

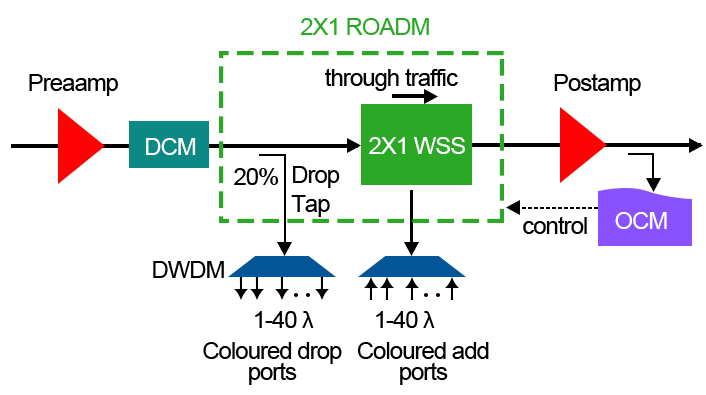

I ROADM sono stati sviluppati per fornire flessibilità nel reindirizzamento dei flussi ottici, bypassando le connessioni difettose, consentendo un'interruzione minima del servizio e la capacità di adattare o aggiornare la rete ottica alle diverse tecnologie WDM. Utilizza un selettore di lunghezza d'onda (WSS). Il WSS ha una connessione incrociata a 8 dimensioni e offre un servizio rapido di avvio, connessione remota remota e rete mesh WDM. Lo schema ROADM consente inoltre di immettere o emettere un singolo gruppo di lunghezze d'onda o lunghezze d'onda tramite la porta fissa. Nei sistemi ROADM, non è necessario convertire i segnali ottici in segnali elettrici e instradarli utilizzando gli interruttori elettronici convenzionali, quindi riconvertire nuovamente in segnali ottici proprio come fa FOADM. ROADM può configurare come richiesto senza influire sul traffico.
Configurazione di OADM
Le configurazioni di base di un OADM includono l'utilizzo di filtro dielettrico di THFFILM (TFF) e griglia in fibra di Bragg (FBG). Nel caso della configurazione di OADM con TFF, una lunghezza d'onda del segnale arbitraria viene ramificata / caduta da segnali multiplex di lunghezza d'onda attraverso un filtro passa-banda stretto (BPF), per cui viene trasmessa solo la lunghezza d'onda del segnale desiderata mentre altri riflettono. Nel frattempo, una lunghezza d'onda di segnale arbitraria può essere inserita / aggiunta in segnali multiplexati in lunghezza d'onda attraverso un BPF stretto, per cui la lunghezza d'onda del segnale desiderata che viene trasmessa viene combinata con le lunghezze d'onda del segnale riflesso.
Nel caso della configurazione di OADM con FBG, i segnali multiplexati in lunghezza d'onda entrano in un FBG attraverso un circolatore, in cui viene riflessa solo una lunghezza d'onda del segnale arbitraria mentre altri vengono trasmessi. La lunghezza d'onda del segnale riflesso viene ramificata / rilasciata in una porta diversa da quella in cui entrano i segnali multiplexati in lunghezza d'onda. Nel caso di lunghezza d'onda che moltiplica una lunghezza d'onda di segnale arbitraria, l'incidente della lunghezza d'onda del segnale sul circolatore viene riflesso dall'FBG e viene inserito / aggiunto nei segnali multiplexati di lunghezza d'onda che vengono trasmessi attraverso il circolatore.
Dove si usa OADM?

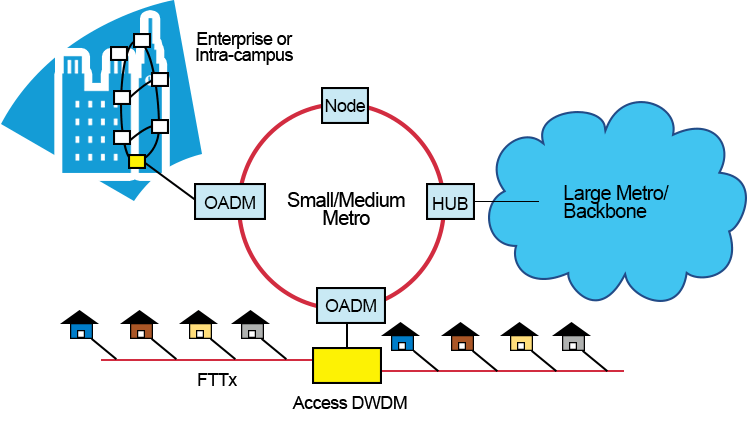

Nei sistemi di trasmissione a lungo raggio convenzionali, l'accento è stato posto su quanta capacità e su quanto il sistema può trasmettere. Nelle reti metropolitane / di accesso, tuttavia, sono fortemente richiesti bassi costi e flessibilità del sistema. OADM ha un'attività nel mezzo della scelta. Naturalmente, il principale campo di battaglia dell'applicazione è MAN (rete di area metropolitana). Questa può essere flessibilità di lavoro, facile aggiornamento e amplificazione della rete. Come piattaforma di trasporto multi-servizi ideale nell'applicazione MAN, OADM consente diverse reti ottiche con segnale multiplexing di lunghezze d'onda diverse in posizioni diverse. Un'altra applicazione per OADM è in Optical Cross Connection (OXC). Le apparecchiature protette consentono una connessione dinamica di rete diversa. Risorse di lunghezza d'onda su richiesta, una gamma più ampia di interconnessione di rete. OADM e OXC devono solo scaricare le informazioni nei nodi per inviare una persona a gestire l'apparecchiatura, incluso il centralino ATM, il centralino SDH, il router IP ecc., Che migliorano notevolmente l'efficienza del nodo per elaborare le informazioni.
Sommario
Per ridurre il costo della trasmissione di grande capacità, mentre per la maggior parte l'elaborazione del segnale è stata fatta dopo la conversione ottico-elettrica, è necessario elaborare i segnali in forma ottica. Il multiplexer con add-drop ottico è uno dei dispositivi chiave per implementare tale elaborazione del segnale ottico. L'uso di OADM consente di aggiungere o rilasciare liberamente segnali con lunghezze d'onda arbitrarie su segnali ottici multiplex assegnando una lunghezza d'onda a ciascuna destinazione. Inoltre, è possibile semplificare la configurazione dei componenti degli amplificatori ottici attraverso la riduzione dell'attenuazione ottica per i canali espressi - canali ottici che non si aggiungono né scendono ai nodi - negli OADM, riducendo così il costo totale delle reti. OADM è ancora in evoluzione e, sebbene questi componenti siano relativamente piccoli, in futuro l'integrazione svolgerà un ruolo chiave nella produzione di dispositivi compatti, monolitici ed economici.
