Immagina di trasformare un cottage in un maestoso grattacielo senza dover offrire innovazione o costruzione. Questo è ciò che consente la divisione in lunghezza d'onda multiplexing (WDM) con la tua rete in fibra ottica esistente. La fame di larghezza di banda spinge i fornitori di servizi a fare un investimento sostanziale nel potenziamento dell'infrastruttura di cablaggio in fibra. Questa può essere una sfida sia economica che pratica. Tuttavia, la tecnologia WDM offre un'alternativa per aumentare la capacità sui collegamenti in fibra già esistenti. Senza distribuire ulteriore fibra ottica, WDM riduce notevolmente i costi di espansione della rete.
Spiegazione della tecnologia WDM
Cominciamo con la domanda più fondamentale: che cos'è la tecnologia WDM?
Abbreviazione di multiplexing della divisione della lunghezza d'onda, WDM è un modo per trasmettere più flussi di dati simultanei sulla stessa fibra. Poiché ciò accade contemporaneamente, WDM non influisce sulla velocità di trasmissione, sulla latenza o sulla larghezza di banda. Il WDM funziona come multiplexing di più segnali ottici su una singola fibra utilizzando lunghezze d'onda o colori diversi della luce laser per trasportare segnali diversi. I gestori di rete possono quindi realizzare un effetto moltiplicativo nella loro capacità di fibra disponibile con WDM.

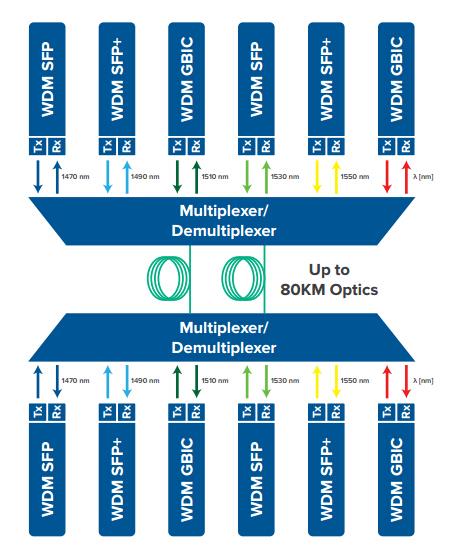

L'implementazione di WDM nell'infrastruttura è piuttosto semplice, la configurazione di WDM generalmente comprende:
● Dispositivi di trasmissione WDM, ciascuno operante a una lunghezza d'onda diversa
● Multiplexer, un dispositivo passivo che combina le diverse sorgenti luminose in una miscelata
● Infrastruttura in fibra
● De-Multiplexer, un dispositivo passivo che divide la sorgente di luce miscelata in parti separate
● Dispositivi di ricezione WDM
Quale aumento di capacità possiamo aspettarci?
Esistono due varianti di WDM: CWDM (multiplexing a divisione d'onda grossolana) e DWDM (multiplexing a divisione d'onda densa). L'unica differenza tra loro è la banda in cui operano, e la spaziatura delle lunghezze d'onda e quindi il numero di lunghezze d'onda o canali che possono essere utilizzati.
Quando si utilizza WDM su cavi in fibra esistenti, è necessario considerare anche il tipo di fibra (monomodale o multimodale) e il livello di perdita. Per CWDM, sono possibili da 8 a 18 dispositivi, mentre per DWDM, fino a 40 canali sono il caso più comune, ma è possibile raggiungere fino a 160 canali.
Scegli il giusto tipo di WDM
Sappiamo che sia CWDM che DWDM sono disponibili per ottimizzare la capacità della rete. Quindi, ecco un'altra domanda: dovrei scegliere la tecnologia CWDM o DWDM? Facciamo un confronto tra loro.
Divisione a onde grossolane multiplexing (CWDM)
CWDM aumenta la capacità della fibra con incrementi di 4, 8 o 18 canali. Aumentando la spaziatura dei canali tra le lunghezze d'onda sulla fibra, CWDM consente un metodo semplice ed economico di trasportare fino a 18 canali su una singola fibra. I canali CWDM occupano ciascuno 20 nm di spazio e insieme consumano gran parte della gamma operativa a modalità singola.
Vantaggi di CWDM:
● Attrezzatura passiva che non utilizza energia elettrica
● Non è necessaria alcuna configurazione, costo per canale molto più basso di DWDM
● Scalabilità per aumentare la capacità della fibra secondo necessità
● Con costi ridotti o nulli
● Protocollo trasparente e facilità d'uso
Svantaggi di CWDM:
● 18 canali potrebbero non essere sufficienti e l'amplificatore a fibra non può essere utilizzato con essi
● Attrezzatura passiva che non ha capacità di gestione
● Non è la scelta ideale per le reti a lungo raggio
Dense Wave Division Multiplexing (DWDM)

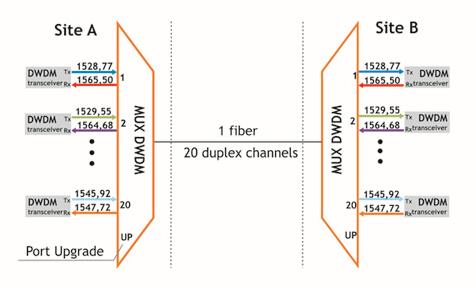

DWDM consente di combinare molte più lunghezze d'onda su una fibra. DWDM è disponibile in due diverse versioni: una soluzione attiva e una soluzione passiva. Una soluzione attiva richiede la gestione della lunghezza d'onda ed è adatta per applicazioni che coinvolgono più di 32 collegamenti sulla stessa fibra. Nella maggior parte dei casi, il DWDM passivo è considerato un'alternativa più realistica al DWDM attivo.
Vantaggi di DWDM:
● Ideale per l'uso a lungo raggio e in aree con maggiore densità di clienti
● È possibile eseguire passivamente fino a 32 canali
● Fino a 160 canali con una soluzione attiva
● Le soluzioni attive coinvolgono gli amplificatori ottici EDFA per raggiungere distanze più lunghe
Svantaggi di DWDM:
● Le soluzioni DWDM sono piuttosto costose
● Le soluzioni DWDM attive richiedono molte spese di installazione e manutenzione
● Ridotta scalabilità per distribuzioni con meno di 32 canali, per ogni canale sono previsti costi superflui
Per riassumere, CWDM può essere generalmente utilizzato per applicazioni che non richiedono che il segnale percorra grandi distanze e in posizioni in cui non sono richiesti molti canali. Mentre per le applicazioni che richiedono un numero elevato di canali o per applicazioni a lungo raggio, DWDM è la soluzione ideale.
Considerazioni sulla distribuzione di WDM
Accertarsi che CWDM e DWDM funzionino correttamente è fondamentale, quindi è necessario tenere conto dei seguenti aspetti durante la distribuzione.
1.Prima di acquistare un mux o un demux da utilizzare in un armadio o scatola di giunzione incondizionati, verificare che la temperatura di funzionamento corrisponda all'applicazione. E assicurarsi che CWDM o DWDM siano in grado di funzionare entro le temperature in cui verranno posizionati.
2.Tenere conto della perdita di inserzione della rete WDM. È consigliabile utilizzare il valore di perdita di inserzione massimo nel budget del collegamento. Calcola la perdita per entrambi i componenti mux e demux.
Conclusione
La tecnologia WDM offre una soluzione ideale per il problema dello scarico delle fibre che molti provider di comunicazione stanno riscontrando. Elimina la necessità di investire in nuovi progetti di costruzione in fibra mentre aumenta notevolmente la capacità in fibra dell'infrastruttura esistente. Spero che ciò che è stato presentato nell'articolo possa aiutarti a scegliere la soluzione WDM giusta.
