Il ricetrasmettitore in fibra ottica può integrare facilmente un sistema di cablaggio basato su rame nel sistema di cablaggio in fibra ottica, che ha una forte flessibilità e prestazioni ad alto costo. In generale, possono convertire segnali elettrici in segnali ottici (e viceversa) per estendere la distanza di trasmissione. Quindi, come utilizzare il ricetrasmettitore in fibra ottica nella rete e collegarlo correttamente a switch, modulo ottico e altre apparecchiature di rete?
Come utilizzare il ricetrasmettitore in fibra ottica?
Al giorno d'oggi, il ricetrasmettitore in fibra ottica è stato ampiamente utilizzato in tutti i ceti sociali, incluso il monitoraggio della sicurezza, la rete aziendale, la LAN del campus, ecc. I ricetrasmettitori in fibra ottica sono di piccole dimensioni e spazio, quindi sono molto adatti per l'installazione in sala cablaggio, chassis e altri posti con spazio limitato. Sebbene gli ambienti di applicazione dei ricetrasmettitori in fibra ottica siano diversi, i metodi di connessione sono essenzialmente gli stessi. Di seguito vengono descritti i metodi di connessione comuni dei ricetrasmettitori in fibra ottica.
Usato da solo
Di solito, i ricetrasmettitori in fibra ottica vengono utilizzati in coppia nella rete, ma a volte devono essere utilizzati separatamente per collegare i cavi in rame ai dispositivi in fibra ottica. Come mostrato nella figura seguente, il ricetrasmettitore in fibra ottica con una porta SFP e una porta RJ45 viene utilizzato per collegare due switch Ethernet. La porta SFP sul ricetrasmettitore in fibra ottica viene utilizzata per il collegamento con la porta SFP sullo switch a e la porta RJ45 viene utilizzata per il collegamento con la porta elettrica sullo switch B. il metodo di connessione è il seguente:
1. Collegare la porta RJ45 dello switch B con la porta elettrica sul ricetrasmettitore in fibra ottica utilizzando il cavo UTP (cavo di rete sopra CAT5).
2. Inserire il modulo ottico dell'SFP nella porta SFP del ricetrasmettitore in fibra, quindi inserire un altro modulo ottico dell'SFP nella porta SFP dello switch A.
3. Inserire il ponticello ottico nel ricetrasmettitore ottico e nel modulo ottico dell'interruttore A.
Utilizzare in coppia

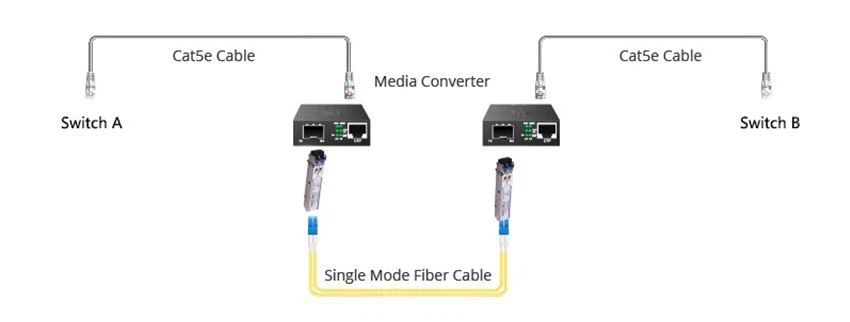

Una coppia di ricetrasmettitori in fibra ottica viene solitamente utilizzata per collegare due dispositivi di rete basati su cavi in rame insieme per estendere la distanza di trasmissione. Questa è anche una soluzione comune per utilizzare ricetrasmettitori in fibra ottica nella rete. I passaggi per utilizzare una coppia di ricetrasmettitori in fibra ottica con switch di rete, moduli ottici, ponticelli in fibra ottica e cavi in rame sono i seguenti:
1. Utilizzare il cavo UTP (cavo di rete superiore a Cat5) per collegare la porta elettrica dello switch a con la porta RJ45 del ricetrasmettitore ottico sinistro.
2. Inserire un modulo ottico nella porta SFP del ricetrasmettitore ottico sinistro, quindi inserire un altro modulo ottico nella porta SFP del ricetrasmettitore ottico destro
3. Collegare due ricetrasmettitori in fibra ottica con un ponticello in fibra ottica.
4. Utilizzare il cavo UTP per collegare la porta RJ45 del ricetrasmettitore ottico destro con la porta elettrica dello switch B.
Precauzioni per l'utilizzo del ricetrasmettitore in fibra ottica
I ricetrasmettitori in fibra ottica sono dispositivi plug and play. Quando si collegano ad altri dispositivi di rete, è necessario considerare alcuni fattori. È preferibile scegliere una posizione piana e sicura per installare il ricetrasmettitore in fibra e inoltre è necessario lasciare un po 'di spazio intorno al ricetrasmettitore in fibra per la ventilazione.
1.La lunghezza d'onda del modulo ottico inserito nel ricetrasmettitore ottico deve essere coerente. In altre parole, se la lunghezza d'onda del modulo ottico su un'estremità del ricetrasmettitore ottico è 1310 nm o 850 nm, anche la lunghezza d'onda del modulo ottico sull'altra estremità del ricetrasmettitore ottico dovrebbe essere coerente. Allo stesso tempo, la velocità del ricetrasmettitore ottico e del modulo ottico deve essere la stessa: il modulo ottico gigabit deve essere utilizzato con il ricetrasmettitore ottico gigabit. Inoltre, anche i tipi di moduli ottici sui ricetrasmettitori in fibra ottica utilizzati in coppia dovrebbero essere gli stessi.
2.Il ponticello inserito nel ricetrasmettitore in fibra ottica deve corrispondere alla porta del ricetrasmettitore in fibra ottica. Generalmente, il ponticello in fibra ottica SC viene utilizzato per collegare il ricetrasmettitore in fibra ottica con la porta SC, mentre il ponticello in fibra ottica LC deve essere inserito nella porta sfpgsfp + del ricetrasmettitore in fibra ottica.
3.È necessario confermare se il ricetrasmettitore ottico supporta la trasmissione full duplex o half duplex. Se il ricetrasmettitore in fibra ottica che supporta la modalità full duplex è collegato allo switch o all'hub che supporta la modalità half duplex, si verificherà una grave perdita di pacchetti.
4.La temperatura di lavoro del ricetrasmettitore in fibra ottica deve essere mantenuta in un intervallo adeguato, altrimenti il ricetrasmettitore in fibra ottica non funzionerà. I parametri dei ricetrasmettitori in fibra ottica di diversi fornitori possono essere diversi.
Come rimuovere e risolvere il guasto del ricetrasmettitore in fibra ottica?
L'uso del ricetrasmettitore in fibra ottica è molto semplice. Quando il ricetrasmettitore in fibra ottica viene applicato alla rete, se può funzionare normalmente, è necessaria la risoluzione dei problemi, che può essere eliminata dai seguenti sei aspetti:
1. L'indicatore di alimentazione non è acceso e il ricetrasmettitore ottico non è in grado di comunicare.
2. L'indicatore sys sul ricetrasmettitore ottico non è acceso.
3. L'indicatore sys sul ricetrasmettitore in fibra lampeggia continuamente.
4. La rete tra la porta RJ45 sul ricetrasmettitore in fibra ottica e l'apparecchiatura terminale è lenta.
5. Non c'è comunicazione tra l'apparecchiatura collegata al ricetrasmettitore ottico.
6. Tempo di accensione e tempo di riposo
