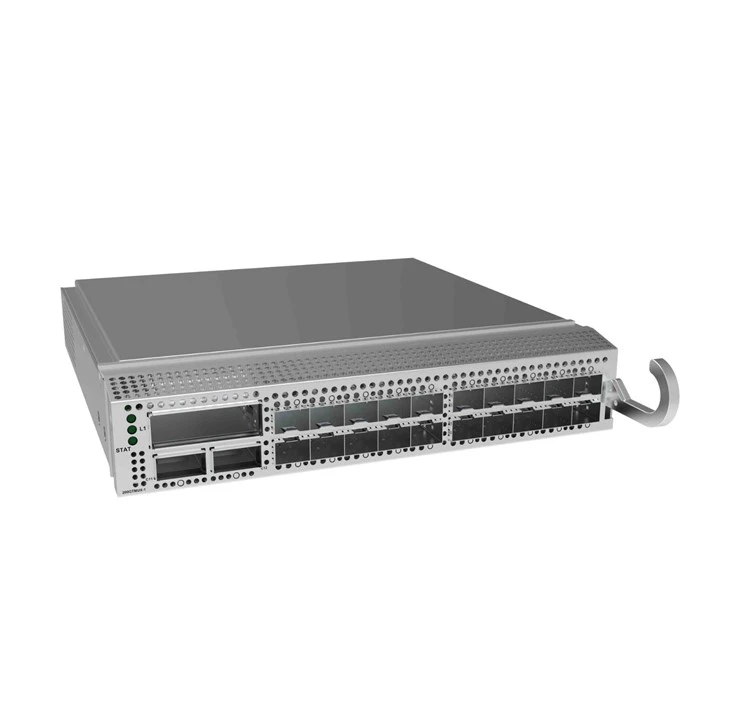

Scheda WSS 9-dimensionale
1) Il diagramma schematico della struttura interna della scheda WSS è mostrato nella figura 1 e la scheda occupa 1/2 slot. richiesti BA e PA integrati, VOA integrato prima dell'ingresso PA; OCM, OTDR integrato opzionale.
2) La gamma di guadagno di BA è 15~25dB; il guadagno di PA1 copre almeno 15~25dB e il guadagno di PA2 copre almeno 22~35dB. Per i requisiti prestazionali di BA e PA.
3) Per i punti di monitoraggio della potenza vedere la posizione dell'icona PD nella figura 2 dello schema della struttura interna della scheda; il valore di calibrazione dell'uscita di BA è calibrato sulla porta LINE OUT; il lato ingresso del PA riporta due valori di potenza in ingresso.
Il valore di calibrazione in ingresso del VOA è calibrato sulla porta LINE IN e il valore di calibrazione in ingresso dell'EDFA è il valore misurato sulla porta LINE IN meno il valore di attenuazione del VOA e la perdita di inserzione dell'accoppiamento tra il lato ricevente del OSC e il percorso ottico principale. Devono essere determinate la scala in ingresso di BA e la scala in uscita di PA.
4) La scheda fornisce due indicatori luminosi, almeno tre colori: rosso, giallo e verde. L'indicatore STAT viene utilizzato per indicare lo stato di funzionamento della scheda e l'indicatore LINE viene utilizzato per indicare lo stato della porta ottica della porta corrispondente.
1 Diagramma schematico della struttura interna della scheda WSS 9-dimensionale
2 9-diagramma dimensionale del pannello della scheda WSS
Nota: l'identificazione della porta MON 1/2 corrisponde rispettivamente all'uscita BA e PA, l'identificazione della porta OTDR 1/2 corrisponde rispettivamente all'uscita BA e all'ingresso PA.
Specifiche del modulo WSS
