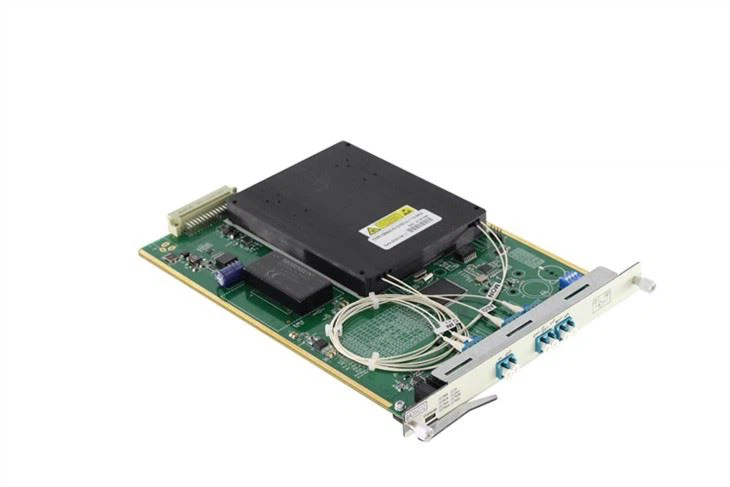

Molte opzioni di modello servono tutte le applicazioni di amplificatore tradizionali in un collegamento ottico esteso: booster, in linea, e amplificatore A booster opera sul lato di trasmissione del collegamento. È dotato di alta potenza di ingresso, alta potenza di uscita, emedio guadagno ottico .
I booster sono progettati per amplificare la potenza di ingresso ottico aggregato per l'estensione della copertura. Un amplificatore in linea opera nel mezzo di un collegamento ottico. È dotato di potenza di ingresso medio-bassa, potenza di uscita elevata, elevato guadagno ottico e una bassa cifra di rumore. Gli amplificatori in linea sono progettati per l'amplificazione ottica tra due nodi di rete sul collegamento ottico principale.
Un preamplificatore opera all'estremità ricevente di un collegamento ottico. È dotato di potenza di ingresso medio-bassa, potenza di uscita media e guadagno medio .
I pre-amplificatori sono progettati per l'amplificazione ottica per compensare le perdite nell'ademultiplexer situato vicino al ricevitore ottico. Alcuni modelli EDFA includono una porta intermedia aggiuntiva progettata per l'inserimento di un'unità Dispersion CompensationManagement (DCM) senza la sua perdita di inserimento intrinseca. La progettazione di questi modelli massimizza i vantaggi di DCM per aumentare la flessibilità di distribuzione.
Le nuove opzioni di posizionamento richiedono un minor numero di amplificatori nel collegamento e possono aprire la porta ad applicazioni che non erano possibili con la tecnologia meno recente. Alcuni modelli EDFA includono una porta rossa e blu progettata per la soluzione DWDM in fibra singola. Il design di questi modelli viene utilizzato per i sistemi di trasmissione DWDM a fibra singola.
Funzione
Amplificazione generale del segnale ottico in banda C
Coprendo l'intervallo di lunghezza d'onda di 1528 - 1565nm
Sistemi di supporto per ottenere diverse trasmissioni di ripetitore radio trasversale
Ampia gamma di lunghezze d'onda operativa:1528nm-1565nm
Porta MON, potenza ottica di monitoraggio on-line
Specifiche ottiche
| Lunghezza d'onda operativa | 1528 | 1565 | Nm | ||
| Potenza di uscita | 22 | Dbm | |||
| Guadagno | 8 | 33 | Dbm | ||
| Potenza di ingresso | Ba | -10 | |||
| PA/LA | (Max.input-29) | Max.Output -Guadagno | |||
| Figura del rumore | 5 | Db | |||
| Guadagna Flatness | 1.0 | Db | |||
| Soglia di ingresso | -34 | Può essere regolato | Dbm | ||
| Perdita di dipendenza da polarizzazione | 0.3 | Db | |||
| Dipendenza di polarizzazione Guadagno | 0.4 | Db | |||
| Dispersione della modalità di polarizzazione | 0.5 | Ps | |||
| Perdita di potenza della pompa | 29 | Dbm | |||
| Perdita di ritorno | 45 | Db | |||
| Dimensione | Modulo EDFA | 195(W)x20.5(H)x 252(D) | Mm | ||
| Telaio a 4 slot | 482,5 (W)x44.5(H) x350 (D) | Mm | |||
| Telaio a 8 slot | 482,5 (W)x89 (H) x350 (D) | Mm | |||
| Ambiente | Temperatura | -10 gradi centigradi | |||
| Temperatura di conservazione | -40 gradi centigradi | ||||
| Umidità | 5% - 95% Non condensante | ||||
| Consumo energetico | 15 dollari, | W |
