Um aggiungi drop moduli multiplexer CWDM ottici drop
Caratteristiche
Bassa perdita di inserzione
Banda passante larga
Isolamento ad alto canale
Elevata stabilità e affidabilità
Senza resina epossidica sul percorso ottico
Applicazioni
Monitoraggio della linea
Rete WDM
Telecomunicazione
Applicazione cellulare
Specifiche delle prestazioni
nome del prodotto | Modulo HTF-CWDM | ||||||||
Parametro | 4 canali | 8 canali | 16 canali | 18 canali | |||||
Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||

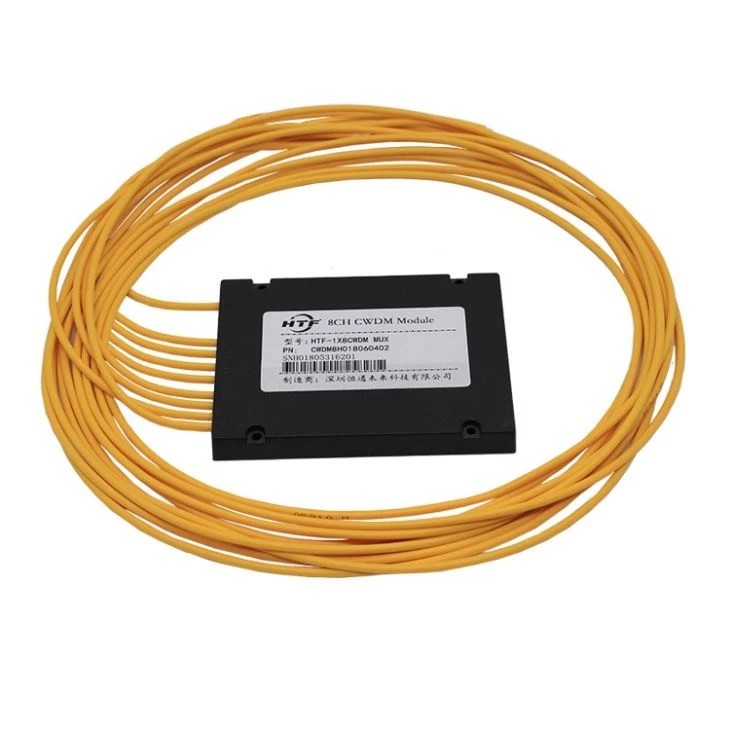

Dimensione imballo (mm) | Scatola ABS ABS | L100 x W80 x H10 | L100 x W80 x H10 | L141 x W115 x H18 | L141 x W115 x H18 | ||||
Scatola LGX | L158 x W100 x H30 | ||||||||
1U 19” Montaggio su rack | L440 x W220 x H44 | ||||||||
Perdita di inserzione (dB) | ≤1.5 | ≤2.5 | ≤3.5 | ≤3.8 | |||||
Uniformità del canale (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ≤1.8 | |||||
Isolamento (dB) | Adiacente | N/A | & gt;30 | N/A | & gt;30 | N/A | & gt;30 | N/A | & gt;30 |
Non adiacente | & gt;40 | & gt;40 | & gt;40 | & gt;40 | |||||
Lunghezza d'onda del canale (nm) | 1270~1610/1271~1611 | ||||||||
Precisione della lunghezza d'onda centrale (nm) | ±0.5 | ||||||||
Spaziatura tra i canali (nm) | 20 | ||||||||
Banda passante del canale (@-0,5dB di larghezza di banda (nm) | ±7.5/±6.5 | ||||||||
Ripple canale (dB) | <> | ||||||||
Perdita di inserzione Sensibilità alla temperatura (dB/℃) | & lt;0.005 | ||||||||
Variazione della temperatura della lunghezza d'onda (nm/℃) | & lt;0.002 | ||||||||
Perdita dipendente dalla polarizzazione (dB) | <> | ||||||||
Modalità di polarizzazione Dispersione | <> | ||||||||
Direttività (dB) | & gt;50 | ||||||||
Perdita di rendimento (dB) | & gt;45 | ||||||||
Potenza massima gestibile (mW) | 300 | ||||||||
Temperatura di esercizio (℃) | -5~+75 | ||||||||
Temperatura di stoccaggio (℃) | -40~85 | ||||||||
Elenco canali
| Canale ITU n. | lunghezza d'onda | Canale ITU n. | lunghezza d'onda |
27 | 1270nm/1271nm | 45 | 1450 nm / 1451 nm |
29 | 1290nm/1291nm | 47 | 1470nm/1471nm |
31 | 1310nm/1311nm | 49 | 1490nm/1491nm |
33 | 1330nm/1331nm | 51 | 1510nm/1511nm |
35 | 1350nm/1351nm | 53 | 1530nm/1531nm |
37 | 1370nm/1371nm | 55 | 1550nm/1551nm |
39 | 1390nm/1391nm | 57 | 1570nm/1571nm |
41 | 1410nm/1411nm | 59 | 1590nm/1591nm |
43 | 1430nm/1431nm | 61 | 1610nm/1611nm |
informazioni sull'ordine
Esempio: HTF-CWDM- M 18 1 0 SP U: HTFuture CWDM Mux 18 Canali (la lunghezza d'onda secondo la tabella delle lunghezze d'onda CWDM), fibra 900um, 0,5 metri, con connettore SC/UPC, confezione per montaggio su rack 1U 19”.
Configurazione | Numero di canali | Tipo di fibra | Lunghezza della fibra | Connettore | Imballaggio |
M=Mux | 02=2Canale | 0=250um | 0=0.5m | 0=Nessuno | A=Scatola ABS |
Q1: ho bisogno di acquistare il modulo CWDM 4ch, hai il pacchetto LGX?
A1: Sì, è possibile scegliere il tipo di pacchetto CWDM Mux/Demux includendo il pacchetto ABS box, il pacchetto LGX e 19" Montaggio su rack 1U.
Q2: Come ci spedirete?
Q2: aria, mare, espresso (DHL, FedEx, UPS, EMS, TNT ecc.).
Q3: Quanto tempo ci vorrà?
A3: ESPRESSO: circa 3-7 giorni lavorativi per arrivare.
POSTA AEREA INTERNAZIONALE: di solito circa 2-4 giorni per arrivare, dipenderà anche da quale porto di destinazione.
Via mare: dipende da quale porto di destinazione.
Q4: Che dire dei termini di pagamento?
1. T/T
2. Western Union
3. Paypal
4. L/C
Scopri di più su CWDM
Definizione CWDM:
● Fino a 18 diverse lunghezze d'onda CWDM su una coppia di fibre
● Spaziatura dei canali CWDM 20 nm, da 1270 nm a 1610 nm
● Distanze fino a 120 km
● Soluzione WDM conveniente
● Scalabile tramite ibrido CWDM/DWDM: soluzione perfetta per il tuo investimento
● La tecnologia CWDM offre una soluzione conveniente ed economica per distanze inferiori fino a 70 chilometri. Per distanze comprese tra 40 e 70 chilometri, CWDM tende a limitarsi a supportare otto canali.
Principio CWDM
Coarse Wavelength Division Multiplexing (CWDM) è una tecnologia di multiplexing della lunghezza d'onda per reti urbane e di accesso. La trasmissione è realizzata utilizzando 18 canali con lunghezze d'onda comprese tra 1270 nm e 1610 nm. Grazie alla spaziatura dei canali di 20 nm è possibile utilizzare laser economici. La larghezza del canale stessa è di 13 nm. I restanti 7 nm sono progettati per garantire lo spazio al canale successivo.
Dettagli tecnici
ITU-T G.694.2
: 1271 nm - 1611 nm
massimo 18 canali utilizzabili a causa dei picchi d'acqua
Spaziatura tra i canali: 20 nm
CWDM contro DWDM
La soluzione più adatta a un determinato ambiente dipende dalla rete e dai requisiti dell'utente.
Il punto debole per CWDM è fino a 10 Gigabit Ethernet e 16G Fibre Channel. Ed è abbastanza improbabile che le capacità aumentino oltre questo in futuro. DWDM, tuttavia, è in grado di gestire protocolli a velocità più elevata fino a 100 Gbps per canale, il che lo rende una tecnologia più adatta per protocolli a velocità più elevata.
Tradizionalmente i componenti CWDM hanno un costo inferiore, rendendolo più popolare del DWDM. Ora il prezzo per entrambe le soluzioni è paragonabile. Con velocità più elevate, maggiore capacità di canale, distanze maggiori e reti passive, DWDM è la tecnologia preferita per le installazioni in campo verde.
