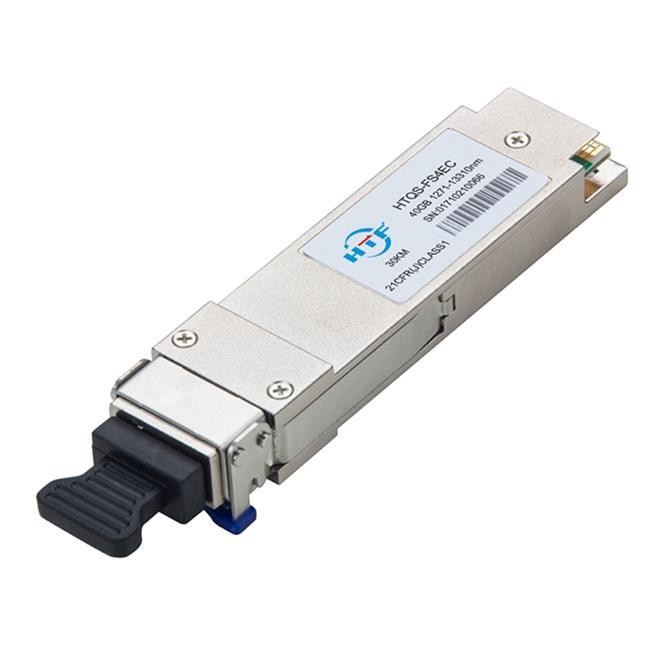

Descrizione generale
Il modulo converte 4 canali di input (ch) di dati elettrici da 10 Gb / s in 4 segnali ottici CWDM e li multiplex in un singolo canale per la trasmissione ottica da 40 Gb / s. Al contrario, sul lato ricevitore, il modulo de-multiplex otticamente un ingresso 40Gb / s in segnali di 4 canali CWDM e li converte in dati elettrici di uscita a 4 canali.
Le lunghezze d'onda centrali dei 4 canali CWDM sono 1271, 1291, 1311 e 1331 nm come membri della griglia della lunghezza d'onda CWDM definita in ITU-T G694.2. Contiene un connettore LC duplex per l'interfaccia ottica e un connettore a 38 pin per l'interfaccia elettrica. Per ridurre al minimo la dispersione ottica nel sistema a lungo raggio, in questo modulo deve essere applicata la fibra monomodale (SMF).
Tipo di modulo | QSFP-40G-ER4 | Marca | HTFuture |
incapsulamento | QSFP + | Velocità dati | 44.8Gb / s |
lunghezza d'onda | 1271 ~ 1331 (nm) | Raggiungere | 30KM |
Interfaccia | LC duplex | LD | EML |
Tipo di cavo | SMF | Supporto DDM | sì |
Potenza TX | -6 ~ 3dBm | Rx Sens | <> |
Temperatura | Da 0 a 70 ° C (da 32 a 158 ° F) | Qualità garantita | 3 anni |
Caratteristiche
● Velocità dati fino a 11,2 Gb / s per canale
● 4 corsie CWDM MUX / DEMUX
● Trasmissione fino a 30 km
● Connettore duplex LC SMF
● Conforme a QSFP + MSA
● Inseribile a caldo elettricamente
● Budget del collegamento ottico: 9,5 dBm
● Conformità RoHS-6 e senza piombo
● Funzionalità diagnostiche digitali
● Alimentazione singola + 3,3 V.
● Assorbimento massimo 3,5 W.
● Custodia interamente in metallo per prestazioni EMI superiori
● Temperatura di funzionamento del case
● Commerciale: 0 ~ + 70 ° C
applicazioni
● Ethernet 40G
● Centro dati
● Back to Back
● QDR InfiniBand
Schema a blocchi del ricetrasmettitore
Consegna, spedizione
● Grande capacità di produzione e tempi di consegna rapidi;
● Con supporto di team tecnici esperti;
● Etichetta e pacchetto personalizzati, servizio ODM e OEM offerti;
● 100% di nuovi materiali per la produzione e qualità affidabile al 100%.

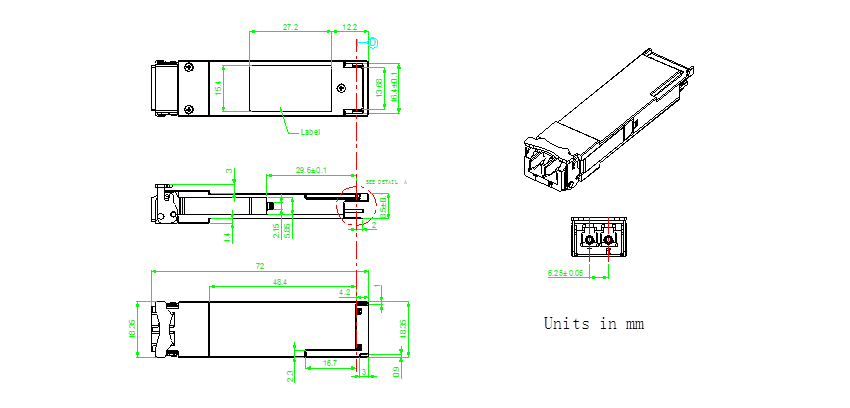

Dimensioni meccaniche
FAQ
1. Domanda: Quali sono le differenze tra l'interfaccia MTP / MPO e i ricetrasmettitori QSFP + 40G dell'interfaccia LC?
Risposta: Da un lato, i ricetrasmettitori HTFuture 40G QSFP + con interfaccia LC vengono utilizzati per la trasmissione a lunga distanza su fibra monomodale e quelli con interfaccia MTP / MPO vengono utilizzati per la trasmissione a breve distanza su fibra multimodale. D'altra parte, per i ricetrasmettitori HTFuture 40G QSFP + con interfaccia LC, non possono essere suddivisi in 4x10G poiché utilizzano 4 lunghezze d'onda su una coppia di fibre monomodali e non si prestano a "dividere" in 4 coppie senza sostanziale complessità per dividere le lunghezze d'onda. Per i ricetrasmettitori HTFuture 40G QSFP + con interfaccia MTP / MPO, possono essere utilizzati nella connettività 4x10G tramite un cavo breakout esterno da 12 fibre parallelo a 2 fibre duplex, che collega il ricetrasmettitore 40G a quattro interfacce ottiche 10G.
2. Domanda: i ricetrasmettitori QSFP + LR4 40G possono funzionare direttamente con i ricetrasmettitori LR 10G per la connettività 4x10G?
Risposta: No, i ricetrasmettitori QSFP + LR4 40G non possono funzionare direttamente con i ricetrasmettitori LR 10G perché i ricetrasmettitori QSFP + LR4 40G utilizzano connettori LC anziché connettori MTP / MPO. Se hai bisogno di ricetrasmettitori per avere una connettività 4x10G, i ricetrasmettitori QSFP-PLR4-40G sono altamente raccomandati.
3. Domanda: quale tipo di cavo è necessario per i ricetrasmettitori LR4 40G?
Risposta: I ricetrasmettitori HTFuture 40GBASE-LR4 QSFP + utilizzano cavi patch in fibra monomodale duplex con connettori LC / UPC.
4. Domanda: qual è il tuo tempo di consegna per le rinfuse?
Risposta: Finora, per ordini all'ingrosso entro 1000 pezzi, i nostri tempi di consegna sono di circa una settimana.
5. Domanda: qual è il termine di pagamento?
Risposta: T / T, PayPal, ecc. Possiamo discutere ulteriormente.
