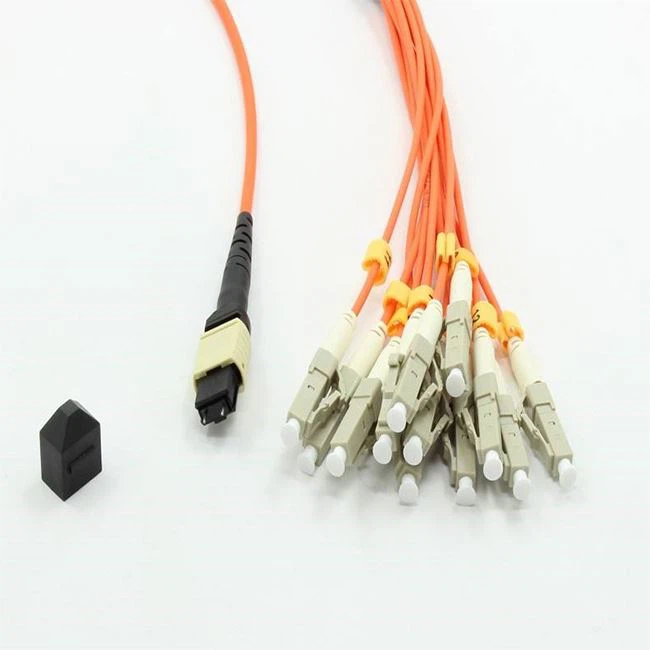

Patch Cord MTP LC UPC 12 Fibre OFNP OM4
Connettore LC a bassa perdita di inserzione 0.2dB
Utilizzo di ferrule in ceramica con tolleranze strette per garantire una bassa perdita costante e facilità di assemblaggio, offrendo grandi prestazioni con una ripetibilità molto elevata.
L'interferometro 3D fornisce la verifica del processo di lucidatura MTP/MPO e rende tutti i parametri della ferrula MT lucidata conformi e superiori agli standard del settore. I connettori ottici puliti sono fondamentali per fornire un'infrastruttura in fibra ottica affidabile e ad alte prestazioni.
Qual è l'applicazione tipica del cavo di derivazione MTP-LC?
I jumper di ramo MTP-LC vengono utilizzati per la replica delle porte delle schede della scheda switch blade per facilitare il collegamento di queste porte ad altri dispositivi. In base all'applicazione specifica e ai componenti inseriti, esistono due tipi di jumper di ramo, jumper di ramo modulo e jumper di ramo trunk.
I ponticelli di diramazione del modulo si collegano direttamente al retro del modulo MTP-LC e copiano le porte dello switch sui pannelli situati nello stesso rack o in quelli adiacenti. Di solito, quando si utilizza questa applicazione, l'interruttore si trova in MDA o l'interruttore della testa di colonna.
In generale, in una rete da 40 g, ogni modulo ottico qsfp + da 40 g deve essere collegato a quattro moduli ottici SFP + tramite quattro connettori LC duplex. Pertanto, al fine di rendere la connessione 40g più semplice e stabile, le interfacce sul telaio di distribuzione in fibra MTP-LC 40g sono divise in 12 gruppi, ogni gruppo ha 4 interfacce LC duplex, che possono realizzare più facilmente la connessione 40g.
Il telaio di distribuzione in fibra ottica MTP-LC da 40 g è una soluzione di distribuzione ideale, che presenta i vantaggi di risparmiare spazio / costi, aumentare la densità del cablaggio, gestione conveniente, flessibilità, protezione del ponticello in fibra ottica ed evitare danni. Può anche fare in modo che la tua rete si aggiorni facilmente da 10 g a 40 g.
Il telaio di distribuzione in fibra MTP-LC da 40 g realizza un cablaggio LC 4x10 g
Il modulo ottico 40g può supportare la modalità di trasmissione del segnale ottico 4x10g, quindi può essere compatibile con il modulo ottico 10G esistente. Ci sono 12 interfacce MTP sul pannello posteriore del telaio di distribuzione ottica 40gMTP-LC, incluse 8 interfacce di trasmissione e 4 interfacce duplex (4 trasmittenti e 4 trasmittenti). Queste interfacce sono collegate al modulo ottico 40g sullo switch tramite un ponticello in fibra MTP. Per il collegamento del pannello frontale, possiamo selezionare 1 gruppo (4) interfacce LC da 12 gruppi (48) interfacce LC e utilizzare il ponticello in fibra ottica duplex LC e l'interfaccia AC Il modulo ottico 10g SFP + sulla sostituzione la macchina è collegata. Pertanto, il modulo ottico qsfp + da 40 g può essere collegato correttamente con SFP + da 10 g tramite il telaio di distribuzione ottica MTP-LC da 40 g.
Il telaio di distribuzione in fibra ottica MTP-LC da 40 g può collegare ponticelli in fibra ottica trunk mtp-mtp a 12 core 40 g e ponticelli in fibra ottica duplex a 48 core 10 g LC. Pertanto, un telaio di distribuzione in fibra ottica MTP-LC da 40 g alto 1U può realizzare una trasmissione di dati da 480 g. Ancora più importante, il telaio di distribuzione in fibra MTP-LC da 40 g è presentato come un prodotto per la gestione dei cavi, che può semplificare il processo di cablaggio e fornire una maggiore capacità del cavo in uno spazio rack limitato.
Precauzioni per la suddivisione delle porte da 40 g a 10 g
In genere, la maggior parte degli switch di marca sul mercato supporta la suddivisione delle porte. In alcuni casi speciali, la porta dello switch non può essere divisa.
Quando si divide la porta 40g in porte 4 * 10g, assicurarsi che la porta funzioni a 40 Gbps per impostazione predefinita e che le altre funzioni L2/L3 non siano abilitate. Si noti che durante questo processo, la porta è ancora in esecuzione a 40 Gbps fino al riavvio del sistema. Pertanto, dopo aver utilizzato il comando CLI per dividere la porta 40g in una porta 4 * 10g, riavviare il dispositivo per assicurarsi che il comando abbia effetto.
