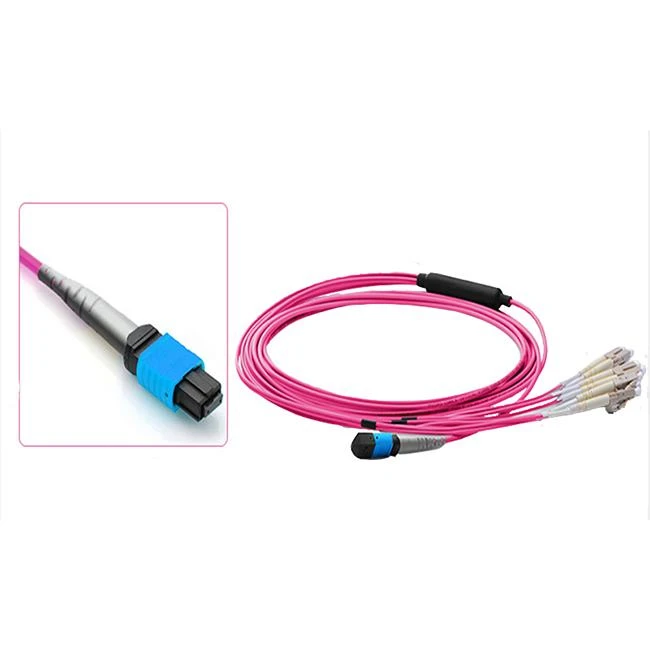

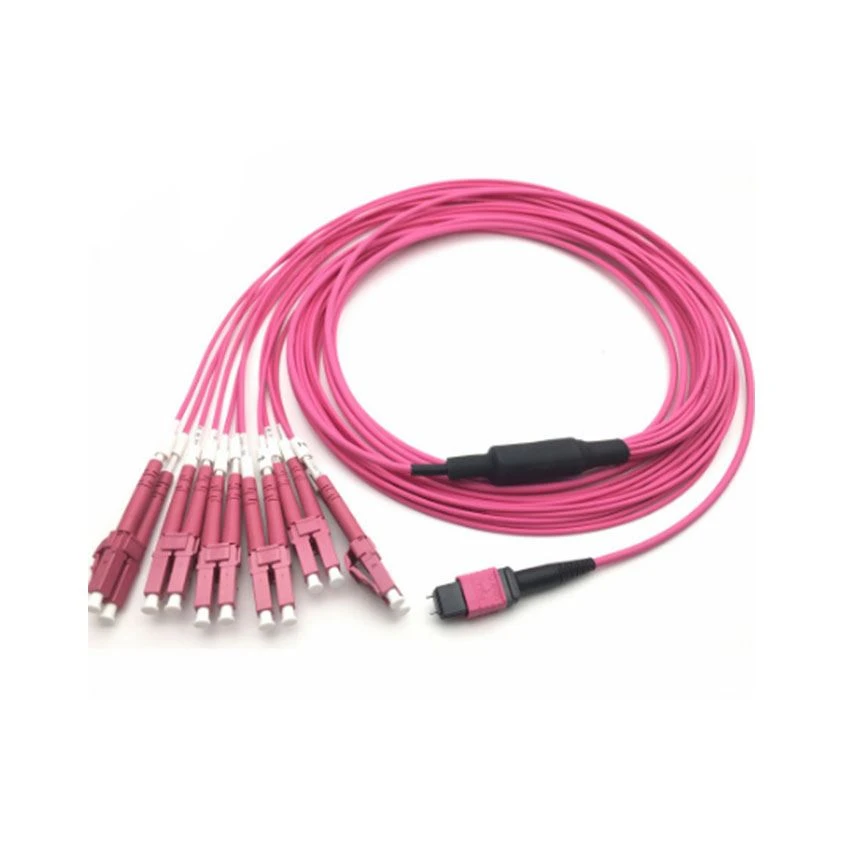

Cavo da 12 core MPO a 6 duplex LC OM4 MMF

Cavo da 12 core MPO a 6 duplex LC OM4 MMF utilizzato principalmente per diramare il connettore MPO a 12 core del terminale del cavo ottico del tronco MPO in un connettore convenzionale single core o double core. Un lato è un connettore MPO 12Core e l'altro lato è 12 connettori LC.

Viene utilizzato nel data center, da ricetrasmettitore a ricetrasmettitore connesso, trasmissione a breve distanza.

Caratteristiche:

Bassa perdita di inserzione, alta perdita di ritorno

Connettore multi-fibra basato su MT, terminazioni e gruppi di connettori a 4, 8, 12 e 24 fibre

Soluzione economica per la terminazione di massa della fibra

Progettato per applicazioni SM e MM a bassa perdita ea perdita standard

Sono disponibili opzioni di cavo tondo rinforzato, cavo ovale e nastro nudo

Disponibili alloggiamenti codificati a colori per differenziare il tipo di fibra, il tipo di lucidatura e/o il grado del connettore

Buona ripetibilità e intercambiabilità

Disponibilità:

Nastro e cavo a fascio disponibili;

Patch cord, cavi assemblati a treccia disponibili.

Loopback MPO disponibile

0.35db connettore IL ultra basso

Fino a {{0}}.35db, solitamente meno di 0.15dB su inserti a bassa perdita mm e connettori MPO

Fibra multimodale di alta qualità

La fibra multimodale di alta qualità è progettata per resistere a piccole flessioni e instradamenti impegnativi e la sua perdita di segnale è molto inferiore a quella della fibra multimodale tradizionale.

Bassa fumosità zero alogeni

Se esposta ad elevate fonti di calore, la miscela emette una piccola quantità di fumo ed è priva di alogeni.

Il cavo LSZH è progettato e testato in conformità con iec-60332-1 e iec-61034.

Raggio di curvatura minimo 7,5 mm

I nostri cavi sono progettati per migliorare le prestazioni di curvatura in applicazioni a raggio ridotto come ambienti residenziali o d'ufficio con raggi di curvatura ridotti.

Prestazioni ottiche Data

L'uscita del modulo può essere collegata direttamente alla porta di uscita dell'apparecchiatura di sistema, alla porta del pannello o al terminale utente utilizzando un ponticello single core o dual core. La caratteristica del modulo di trasferimento è che la porta single core o dual core si trova all'estremità anteriore del modulo, è possibile selezionare il connettore simplex SC a 12 porte e il connettore duplex LC a 12 porte e uno o due adattatori sono installati sul retro. Il modulo è un cavo patch che collega direttamente il pannello anteriore del modulo all'adattatore posteriore. Il cavo ottico da MPO a LC8 core branch viene utilizzato principalmente per collegare il modulo ottico 40gqsfp con il modulo ottico 10gsfp, trasmettere e ricevere 4- array di canali all'estremità MPO, collegare rispettivamente l'interfaccia ottica del modulo SFP in base alla sequenza del canale, l'estremità LC ha pre -funzione determinata del canale in fibra, posizionamento con clip duplex, gli utenti devono solo collegare ed estrarre facilmente la connessione. Il cavo patch in fibra ottica 8-core mpo-mpo, che utilizza canali paralleli 4tx e 4rx, soddisfa lo standard di interfaccia qsfpsr44 * 10gbs e viene utilizzato per la connessione di trasmissione di apparecchiature da 40 Gb (qsfp).

Connettore LC a bassa perdita di inserzione

I tappi in ceramica di alta qualità importati vengono utilizzati per ridurre la perdita di trasmissione e migliorare la stabilità della trasmissione.

Applicazione della 8-struttura principale

8-applicazioni di elaborazione parallela di giunti core, utilizzando 12-giunti core, 4-nuclei cavi.

Polarità fibra ottica:

Un tipico collegamento ottico richiede due fibre ottiche per completare l'intero processo di trasmissione. Ad esempio, il modulo ottico include l'estremità ricevente e l'estremità trasmittente

È necessario assicurarsi che le estremità di ricezione e trasmissione siano interconnesse e la corrispondenza dell'estremità di invio (TX) con l'estremità di ricezione (Rx) su entrambe le estremità di un collegamento in fibra ottica è chiamata polarità.

Per i sistemi di cablaggio pre-terminati ad alta densità, come le connessioni MPO/MTP, è necessario affrontare i problemi di polarità.

Consegna, spedizione e servizio

Eccellente servizio post-vendita;

I campioni sono disponibili per il test;

Rispondi alla tua richiesta entro 24 ore;

Domande frequenti

D: È om3 o OM4

A: È om4.

D: Di che dimensioni è necessario il condotto per questo cavo?

A: Solo per uso interno, potresti farla franca ma dovresti usare il grado esterno.

D: Qual è la lunghezza minima per i cavi trunk e breakout MTP/MPO?

R: La lunghezza minima è 0.3m .

D: Che tipo di polarità devo scegliere se voglio collegare 2 ricetrasmettitori tramite il cavo principale?

A: Cavi tipo B a 12 fibre per moduli QSFP28 e cavi tipo A a 24 fibre per moduli CFP.

D: Qual è la differenza tra connettore MTP e MPO?

A: MTP è una sorta di connettore MPO ad alte prestazioni con un design innovativo multiplo. Rispetto al connettore MPO generale, il connettore in fibra ottica MTP è stato rafforzato nelle proprietà ottiche e meccaniche.
